微星MPG Z790 CARBON MAX WIFI II開箱
如果說微星MEG系列中的超神GODLIKE與戰神ACE是王者俯視眾生,那麼這塊微星MPG Z790 CARBON MAX WIFI II暗黑主板就是絕對是老東家的親兒子。這塊CARBON暗黑系列主板不僅標配了高端主板的8層PCB,也下放了類超神系列的供電規模,並且還比同級別MPG主板擁有更誇張的硬件規格,更強的擴展能力以及更豐富的配件,配合不到3000元的售價,真的是太香了!
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/e661-f7a2186bb3e0181462d1bfebb0f1e0b4.jpg)
MPG Z790 CARBON MAX WIFI II 採用碳纖維黑的配色和裝飾方案,散熱裝甲的覆蓋面積相當誇張,醒目的微星MPG標識,優化布線的4DIMM DDR5內存加速引擎,讓這塊主板的高級感和整體性都顯得相當出色。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/463/w634h629/20240805/66aa-5103b4ff67ea912f9caae64468f653b0.png)

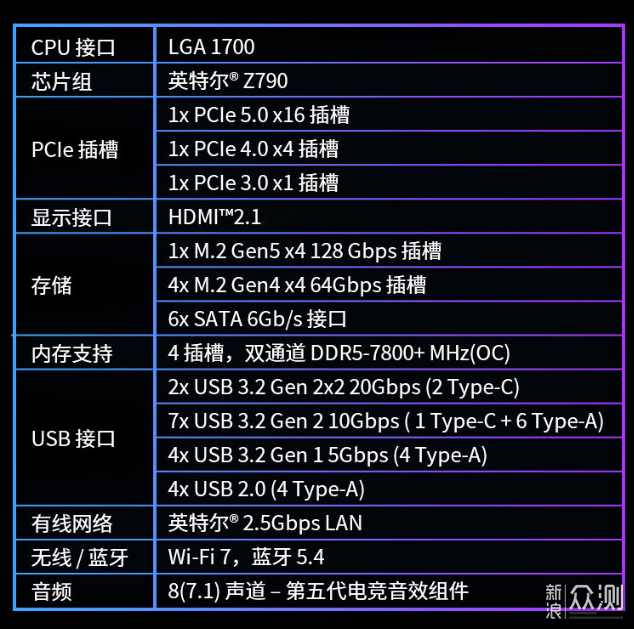

這裏先放上主板的具體規格參數,可以看到MPG Z790 CARBON MAX WIFI II不僅全面升級5G有線網絡和Wi-Fi 7無線網絡,配置了最新的PCIE 5.0 M.2和更多數量的M.2接口,擴張性能也更加強悍。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/15f8-218c6b4b10726febf22f52365fe217e2.jpg)
微星MPG Z790 CARBON MAX WIFI II暗黑主板的包裝採用了獨特的紫色包裝,識別度相當高。包裝正面除了尅看到主板的型號外,MPG的標識也非常醒目。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/ba58-a5307554a94b6836731d80b6a7ade3ae.jpg)
主板的背面則是八大特性的介紹和各類接口的詳細信息。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/24db-3021824f82f805a35fc2feaeba21da72.jpg)
MPG Z790 CARBON MAX WIFI II主板採用標準ATX規格,PCB與絕大多數散熱裝甲為黑色,整體視覺表現非常統一。VRM上的龍盾與MPG標識則為鏡面設計,並且龍盾還具備ARGB燈效,點亮後的顏值更上一層樓。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/799a-b5c209c712e2c23fee2e8af8dc4674f7.jpg)

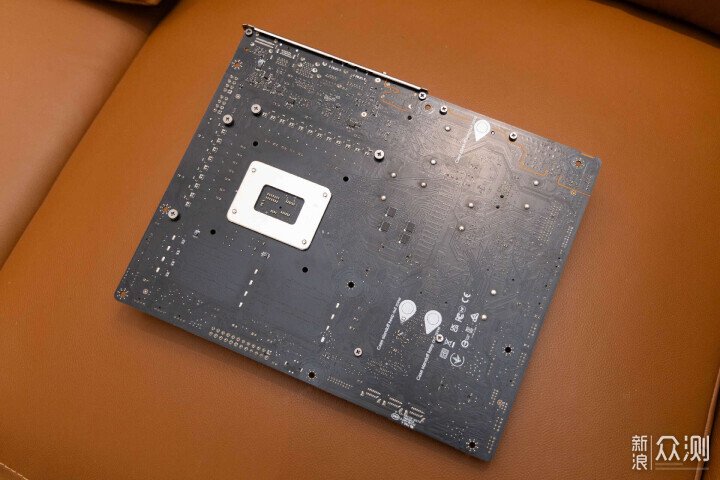

主板的背面沒有覆蓋裝甲雖然有點遺憾,但是依然使用了MSI STEEL ARMOR技術。主板背面可以看到大量重型銲接連接的痕跡,做工相當紮實。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/3199-a1c512183f2279586f4cc47b38867ef9.jpg)

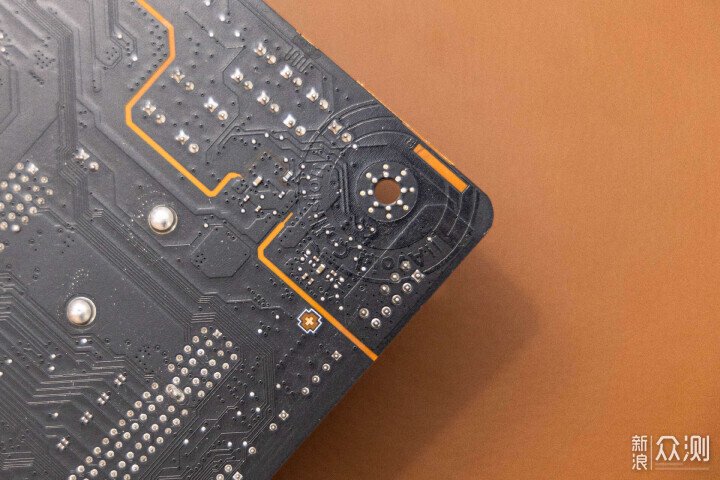

微星MPG Z790 CARBON MAX WIFI II暗黑主板的PCB堆料也相當豪華,使用的是與MEG系列主板一樣的服務器級別的8層PCB含2盎司加厚銅規格,可以進一步提升整體性能與穩定性,甚至一定程度上還能提升主板各方面超頻的能力。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/23c8-c5569bfe9529a4339c78443e0d4b8e23.jpg)
主板供電方面,主板使用的是標誌性的19+1+1相供電,配置第三代鈦金電感與黑金電容,單路最高支援電流可達105A直出方案相當的豪華。一體化的VRM散熱模組也非常龐大,不僅配置多層擴張型散熱片並內置熱管,連接處還使用了7W/mK MOSFET導熱墊確保高負載環境下的穩定散熱表現,處理器的性能可以完美釋放。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/bc04-83961b9d17797010245c816480fc40be.jpg)

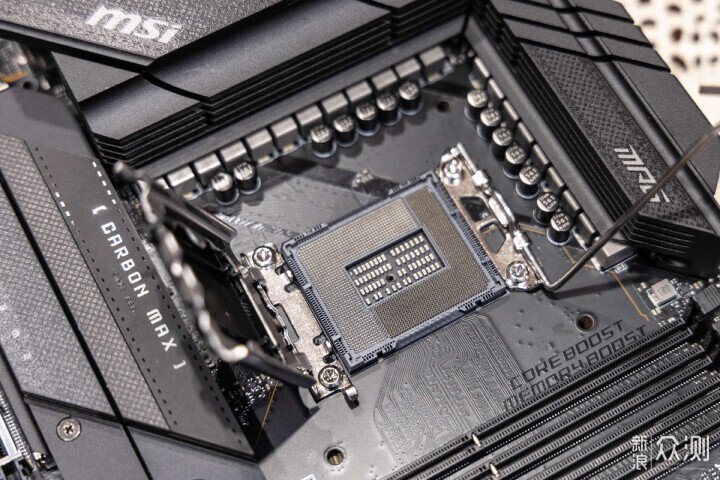

CPU接口依然是LGA1700,可以兼顧12,13,14代英特爾酷睿處理器。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/b189-a2a1a9f150b986c4c61096c5d1d45828.jpg)

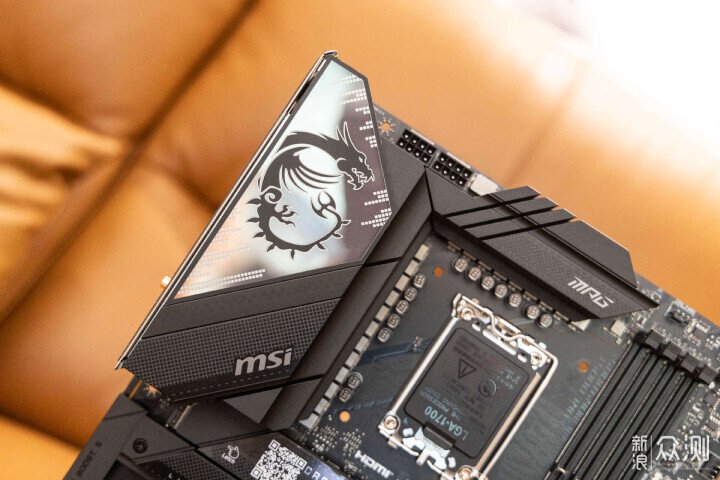

VRM擴展型散熱片的頂部採用了鏡面浮雕工藝,內置ARGB燈效配合碳纖維紋理裝飾,高級感十足。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/601d-9acc23d15d5af5573666e8d0a6766c12.jpg)

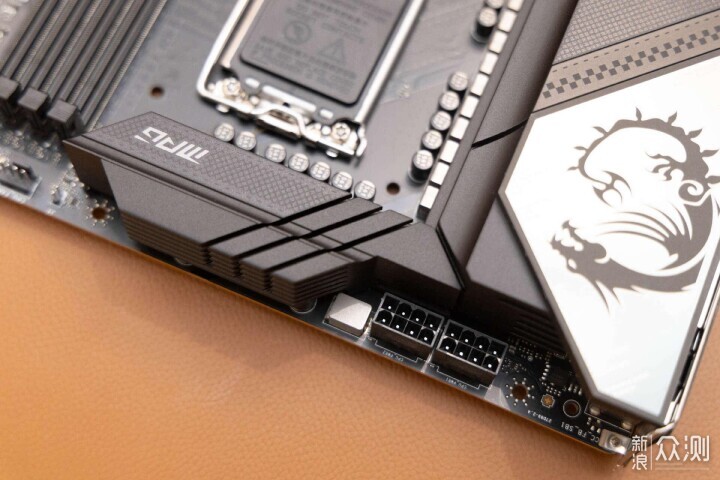

CPU供電方面,採用了雙8PIN的供電接口,均為實心針腳,可以穩定輸出12V電壓,滿足14900頂級處理器的供電需要。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/d6eb-1ed7d55ed177dd9883b6ccac08f92070.jpg)

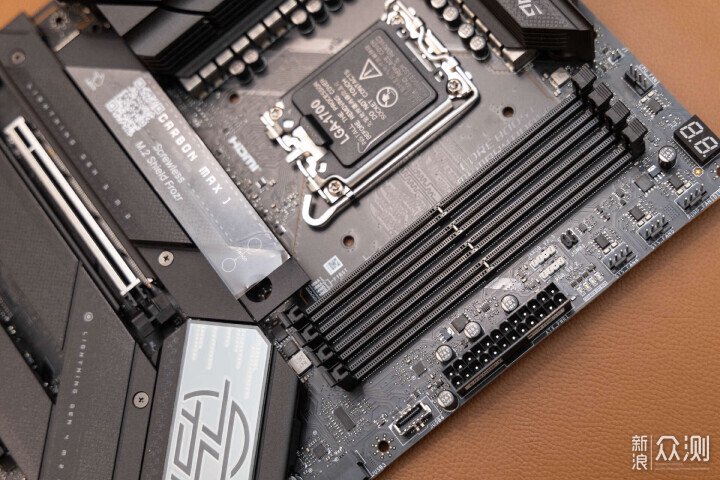

內存方面,微星MPG Z790 CARBON MAX WIFI II暗黑主板搭載了4條DDR5內存插槽,單條最大容量64GB,最大支援容量為256GB。優化布線以及大名鼎鼎的DDR5 BOOST引擎加持下,官方宣稱支援7800MHz+(OC)頻率,不過根據我個人使用經驗,8000MHz以上也是可以輕鬆實現的。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/e1a9-eb9ed2f61bec850da0958d8c7c1fafd0.jpg)

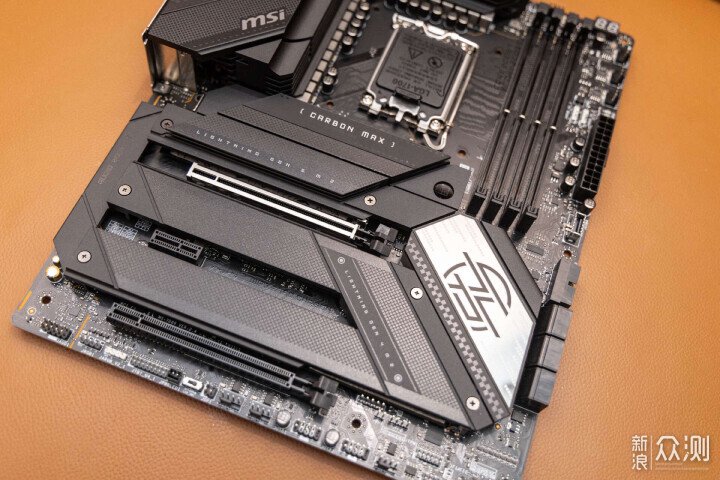

拓展方面,微星MPG Z790 CARBON MAX WIFI II暗黑主板搭載了3根PCIe插槽,其中第一條PCIe插槽支援最新的PCIe5.0*16協議,並且搭載了鋼鐵裝甲,可以讓頂級顯卡發揮出該有性能。第二條為PCIe3.0*1,第三條為PCle4.0*4,可以提供不錯的擴展性。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/a1c5-972ac18c5ccbbd5a635ce599c7a371c2.jpg)

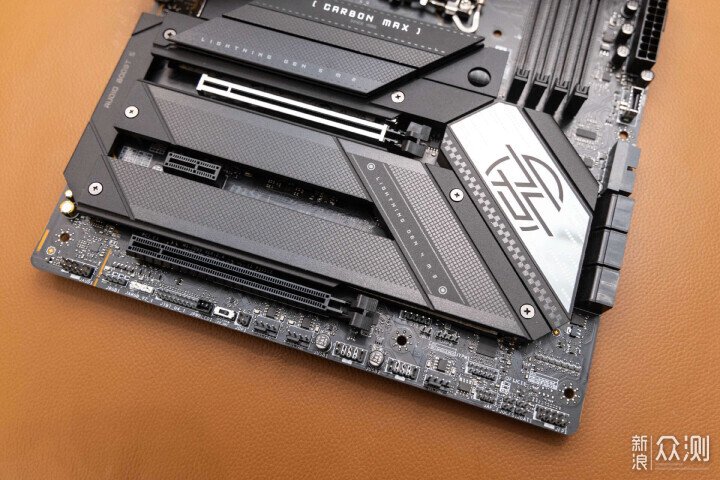

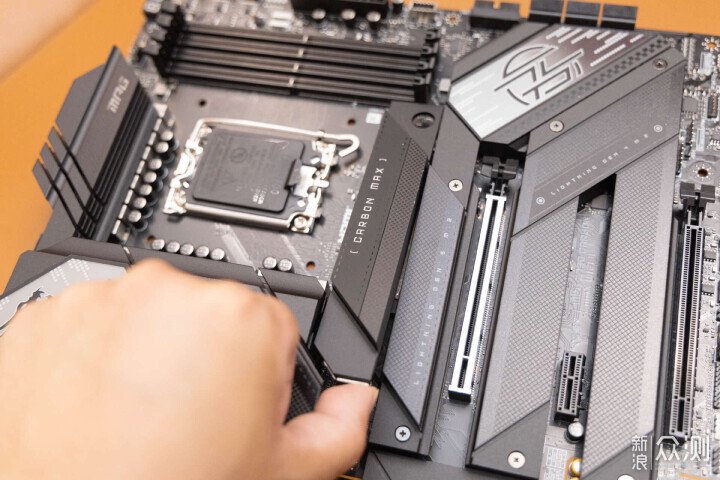

這塊主板提供的M.2接口數量非常誇張,達到了5個。所有M.2均配置大名鼎鼎的冰霜散熱裝甲,最靠近處理器位置的冰霜裝甲還支援快拆設計。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/8769-3af72fce83162303de56596d83cf8195.jpg)

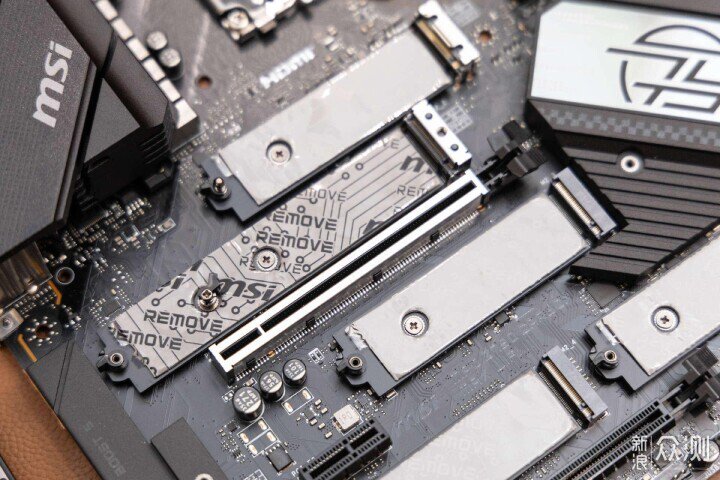

取下頂部冰霜裝甲後,可以看到這塊主板所有的M.2插槽都是標配了上下雙層散熱裝甲,相當離譜。其中第二根M.2為CPU直通設計,支援PCIe 5.0協議,最大帶寬可達128Gbps,其餘4個接口則都為芯片組提供通道,支援PCIe4.0協議。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/9643-a31c81dd942e8c99cb3fa353458a1623.jpg)
靠近看可以發現,支援PCIe 5.0的這個M2接口還能兼容更長的22110規格硬盤,而其他接口兼容2280和2260硬盤。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/ee8f-fe073258d71b271ae334e2ddb6718fbb.jpg)

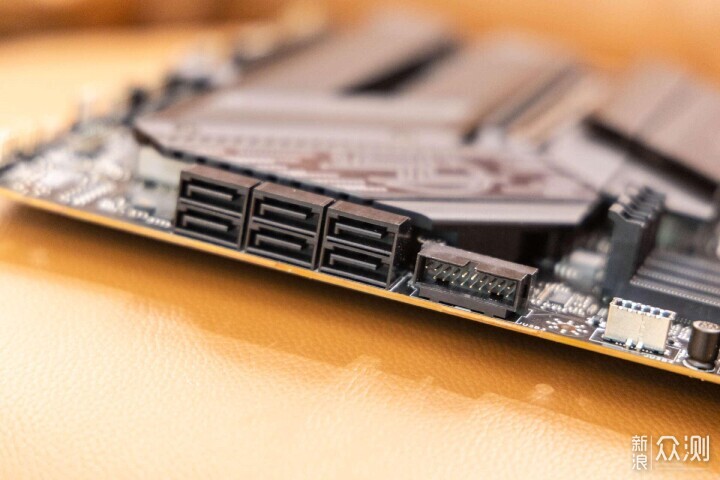

SATA方面,微星MPG Z790 CARBON MAX WIFI II暗黑主板也提供了6個接口,支援RAID 0, RAID 1, RAID 5 and RAID 10模式(A1,A2除外), 接口均為90°側裝設計,可以方便用戶走線。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/fd33-9fdf15c068846df310c5cc355e6d403a.jpg)

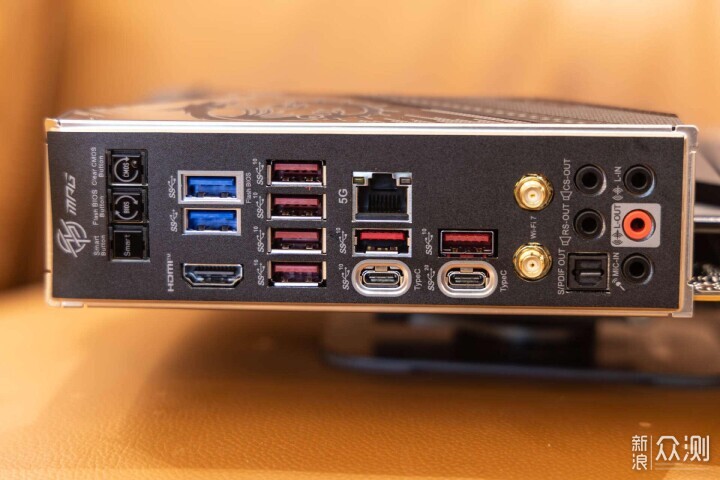

至於I/O擋板也是主流的一體化設計,黑化面板質感更為出色。提供了2個USB 3.2 Gen 1(5Gbps)接口 、1個HDMI、6個USB 3.2 Gen 2(10Gbps)接口、5G RJ45網口 、2個Type-C(一個10Gbps、一個20Gbps)、WiFi 7天線接口以及音頻接口。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/d8b8-80d05052bdd34e9a3c19ea03f80c2bcd.jpg)
比較特別的是,面板頂部設置了三個實體按鍵,分別是Smart Button、 Flash BIOS、Clear CMOS按鍵,後期保養升級,以及DIY設置時都會給你帶來不少便利。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/1171-298d6e66ac613832178d9c64613deba1.jpg)

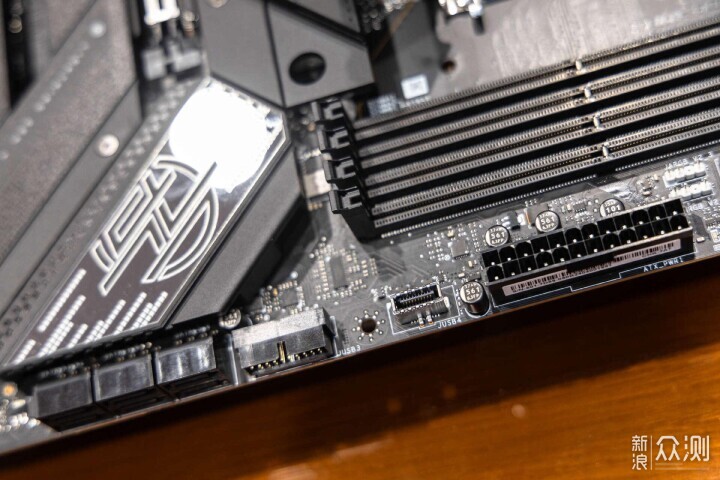

前置接口提供了常規的USB3.0和TYPE-C。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/45c3-3e854e3255f615640584c5475471ca46.jpg)
主板頂部除了提供了常見的4 EZ Debug LED,還額外增加了一組2-Digit Debug Code LED,超頻過程中,如果遇到故障,可以更快更輕鬆的的進行排查。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/adca-73fdd96d1abc8ec4ab5aab051070a191.jpg)
風扇接口和ARGB接口也想當年的豐富,在主板頂部提供了獨立的CPU FAN,PUMP FAN,SYSTEM FAN和2組3Pin 5V ARGB。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/97a7-882de1aa92a0eaf7ad89dd7f7137b706.jpg)

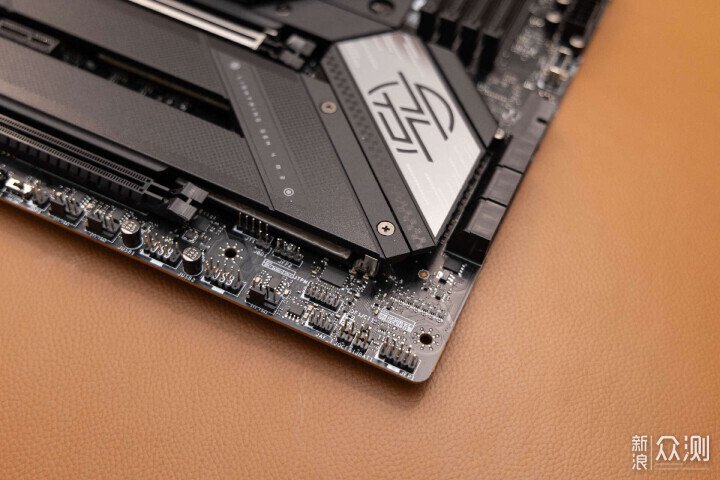

主板底部也提供了多組SYSTEM FAN和獨立的3PIN ARGB。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/d8a6-0e5e27956b4fb37dc0e3b8e426ac2922.jpg)
值得一提的是,在這塊主板上還能看到MSI獨有的全新JAF接口,它可以同時支援風扇和燈光控制,所有風扇均可以通過MSI Mystic Light 調整1680萬種顏色和預設的RGB LED 效果。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/a968-b896676eba2e350aa61f45a2a84b8e18.jpg)

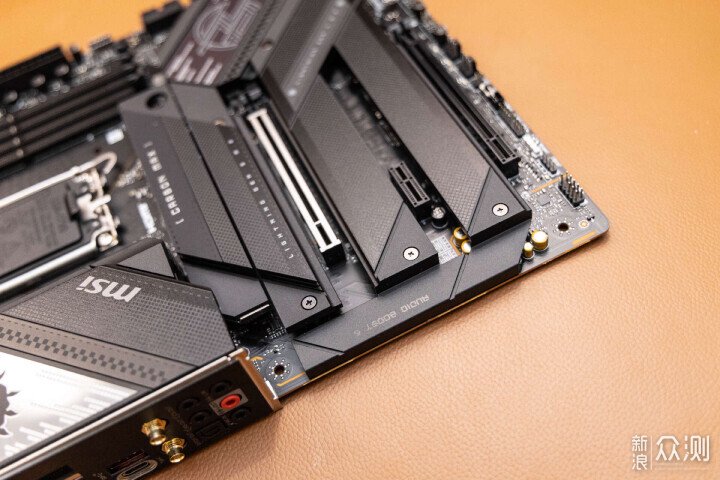

聲卡模塊方面,這塊主板採用了Audio Boost 5音頻方案,音頻電路使用獨立屏蔽區域,並且還增加了額外的散熱裝甲保護。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/de51-8ada0357a11b06185915ad0d04d6e1b4.jpg)

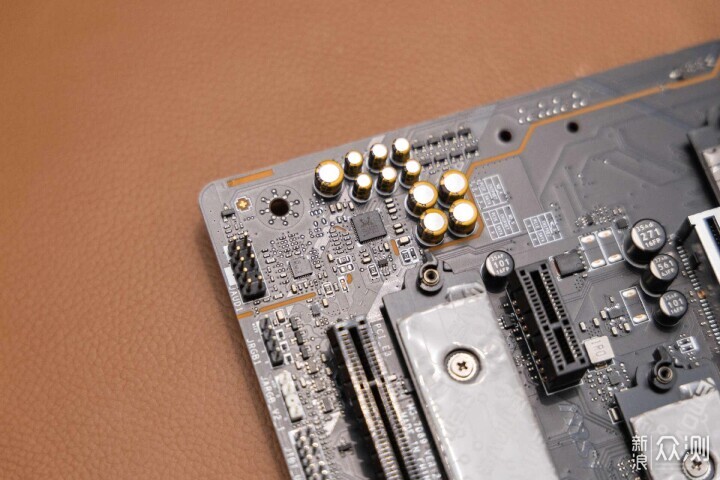

拆下散熱裝甲,可以看到音頻芯片使用的是小螃蟹ALC4080處理器和音頻專用的高品質音效電容。音頻接口也採用了專業的隔離結構,音效連接埠使用了獨特的金屬框架與內部構造完全隔離,讓音質可以更新清脆無雜音。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/387/w720h467/20240805/c388-496d492c2738add2e072f88463c73d0c.png)

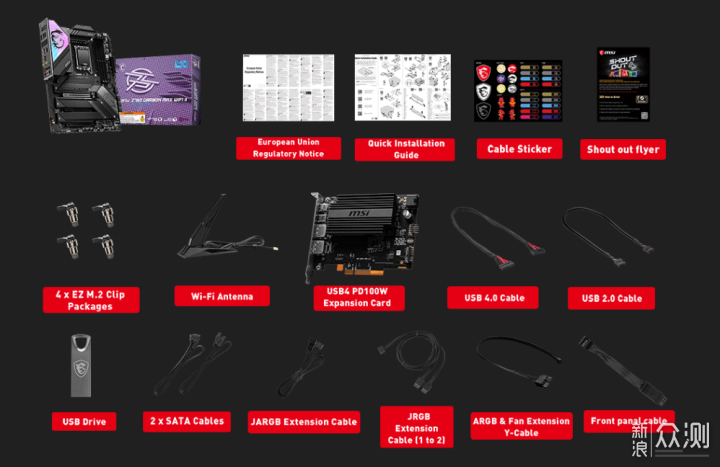

微星MPG Z790 CARBON MAX WIFI II暗黑主板的隨機配件也暗藏玄機,除了超級豐富的配件外,還額外提供了用來升級BIOS的U盤,全新設計的WiFi 7無線天線,以及一張獨立的MSI USB4 PD100W EXPANSION CARD擴展卡。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/29f9-fcf2ac9c8848b33a09e1418fb83c2c76.jpg)

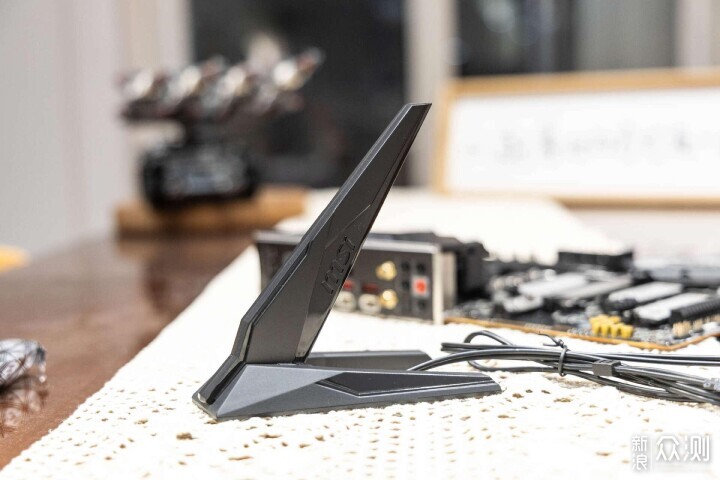

全新設計的WiFi無線更加的粗壯,V型底座也更為厚實,內置的磁吸模塊可以讓你把天線固定在機箱的任意位置。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/b202-003a4bf193429285d3920e8ea5db00b4.jpg)

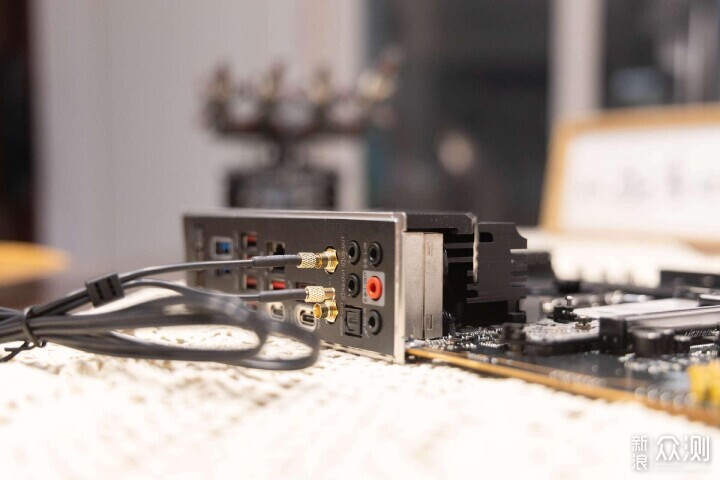

MPG Z790 CARBON MAX WIFI II暗黑主板的網絡模塊相比上一代是進行了大幅升級的,Wi-Fi 7,Bluetooth 5.4,5G有線LAN全部都安排上了,5Gbps網卡也升級成了小螃蟹瑞昱的RTL8126。合理值得一提的還有,WIFI天線的接口也進行了優化,直接插入即可不在需要鎖緊,非常的人性化。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/d049-db88964c329a0945c0cbededa86d5581.jpg)

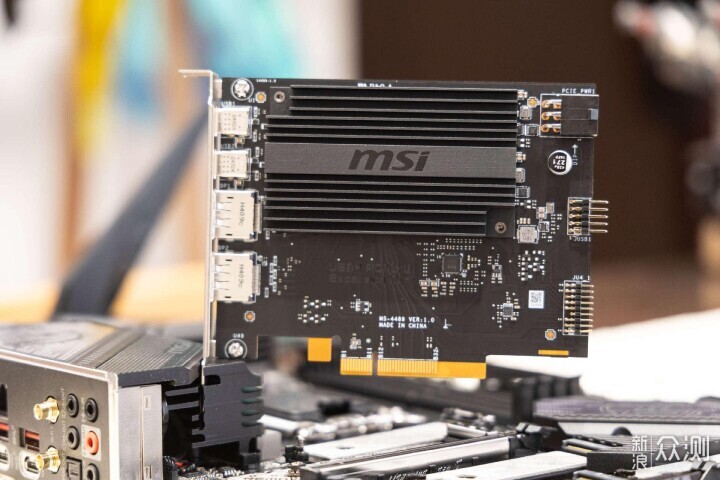

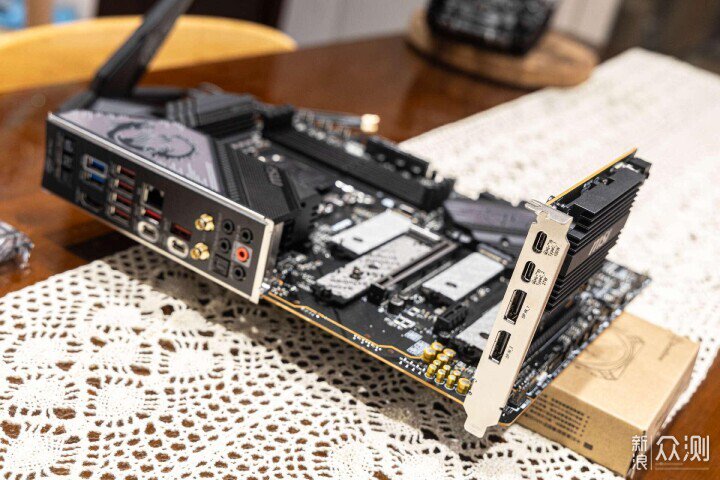

隨機標配的這塊MSI USB4 PD100W EXPANSION CARD擴展卡也相當讓人驚喜,該USB 4.0拓展卡的核心就是祥碩ASM4242,在額外供電的加持下,該USB 4.0拓展卡可實現單個Type-C接口100W PD輸出,第二個Type-C接口27W PD充電功能。
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/82bb-8c4ec29abdd22ac990c8d43344a4b75a.jpg)
連接上主板後,兩個USB4 40Gbps接口的速度可以達到40Gbps,媲美雷電4.0接口。並且兼容USB 20Gbps、雷電3、雷電4等規範,支援DP 1.4a規範的視頻輸出。該拓展卡還提供了2個DP IN接口,該接口可以用來連接外置顯卡,讓Type-C接口功能進一步擴展。
總結
![微星MPG Z790 CARBON MAX WIFI II開箱_新浪眾測](http://n.sinaimg.cn/front20240805ac/400/w720h480/20240805/0eee-3e63fef62fe364080ee72f112c078153.jpg)
微星MPG Z790 CARBON MAX WIFI II暗黑主板的堆料和設計都相當出色,加上豪華的配件,性價比可以說是非常突出的。甚至在目前不到3K的售價下,感覺完全找不到對手,頗有些下,雖然我低調,但是我是MSI親兒子的味道。
