前言
如今的處理器製程工藝幾乎已經陷入了瓶頸期，每年的迭代更新越來越無法依賴於製程提升而獲得性能的提升，原因也是像AMD那樣的CPU DIE的太小，導致了核心對溫度越來越敏感，所以現如今的CPU散熱器，不再像從前那樣只要規模上去就能獲得線性的性能提升，現如今的散熱器已經是個非常依賴於設計的載體，無論是水冷還是風冷，處理器與散熱器的接觸獲得的散熱效能幾乎與處理器的DIE位置都有所關聯，所以也導致了像貓頭鷹的D15G2有多個版本，一體水冷散熱器就更加品類繁多，每一代都有特殊優化。
不過雖然散熱器本體的設計非常考驗設計與優化，但是散熱器帶走熱量本身所需要的風扇，依然是很線性的規模與性能提升。然而我們對於風扇，不僅僅只是散熱能力，如果要說散熱能力，那我們只要拿一把工業扇即可。作為電腦機箱里最容易物理損壞的配件和最顯而易見的配件，我們對風扇的散熱性能、噪聲水平、產品工藝、產品用料、使用壽命等等都有著越來越高的要求。
所以散熱風扇的市場競爭是激烈和殘酷的，Asus在最近幾年更新全家桶過程中同時也將風扇也幾乎都在進行與時俱進的迭代更新，特別是ProArt系列在PA機箱中進行了各種尺寸和規格的提升，最近Asus又獨立推出了一款ProArt系列的PF120 PWM風扇，依然是ProArt系列的無光風扇，那麼它究竟如何呢？今天就開箱看看吧
這是Asus官網ProArt PF120 PWM風扇的產品介紹，對於一款獨立產品而非Asus機箱或者Asus一體水冷中的配件，PF120風扇有著六大特點，個人也是覺得在無光風扇中它具有相當不錯的紙面特點：
*28mm扇框厚度。28mm可以說討巧比較適中，既比25mm標準風扇厚了3mm，又比很多兼容性不佳的30mm薄了2mm，特別是在很多頂置安裝水冷與高階主板VRM供電相衝突後具有一點兼容性的優勢
*平穩強勁的三相六極風扇電機。可以更大限度地減少噪音和振動，現如今三相六極也已經是高階風扇的標配電機
*CNC精銑黃銅軸承座。這也使得風扇可以更平穩可靠的運行，以及獲得更高的使用壽命
*增強型液晶聚合物（LCP）扇葉。LCP扇葉也是目前高階無光風扇的標配，畢竟LCP材質的穩定性更好，不過這裏倒是覺得既然扇葉已經使用LCP材質了，那麼為什麼扇框還不是LCP材質？有可能因為設計的菊鏈式連接方式的結構而沒有使用LCP
*更小的0.5毫米葉片間隙。更小尺寸的縫隙可以減少扇葉運行帶來的湍流
*專利菊鏈式連接器，實現無縫安裝。現如今積木風扇當道，特別是在多風扇安裝的機箱裡面，連體的設計可以省去很多理線的煩惱，風扇越多越害怕安裝單風扇的理線
開箱

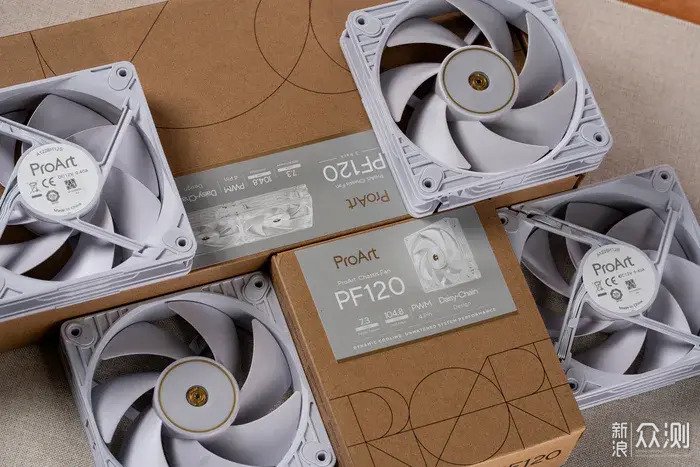

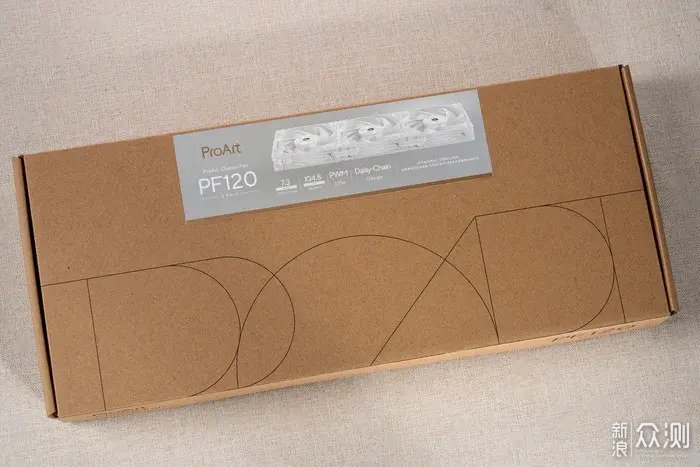

廢話結束，進入正片開箱環節，這次開箱的有PF120的單包白色、三聯包白色、三聯包黑色，包裝一樣，而內部配件基本也一致，只是三聯包多一個風扇三檔調速切換器。這裏就拿個三聯包白色的包裝看一下，包裝簡潔樸素，ProArt系列的牛皮紙包裝，細線條的ProArt字體加上頂部的ProArt PF120的產品標識，上面是幾個最簡單的參數7.3mmH2O的最大風壓、104.8CFM的最大風量、4PIN PWM、菊花鏈
包裝的背面左側部分，黑底介紹菊鏈式設計、三檔風扇調速控製器（三聯包獨有）、LCP扇葉、三相六極電機、CNC精銑黃銅軸承座

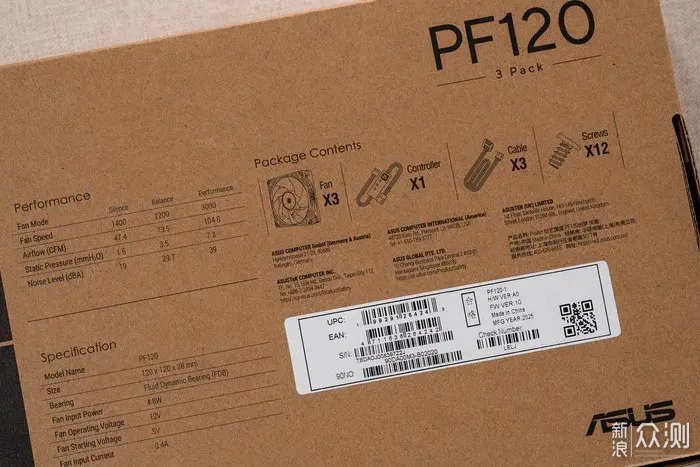

包裝的背面右側部分，有風扇的參數和配件清單介紹，參數主要標註了三擋轉速：
1400RPM：最大風量47.4CFM、最大風壓1.5mmH2O、最大噪聲值19dB(A)
2200RPM：最大風量73.5CFM、最大風壓3.5mmH2O、最大噪聲值29.7dB(A)
3000RPM：最大風量104.8CFM、最大風壓7.3mmH2O、最大噪聲值39dB(A)
另外，風扇標註了啟動電壓是5V，使用古老的電壓曲線使需要注意，以及0.4A最大4.8W的功耗

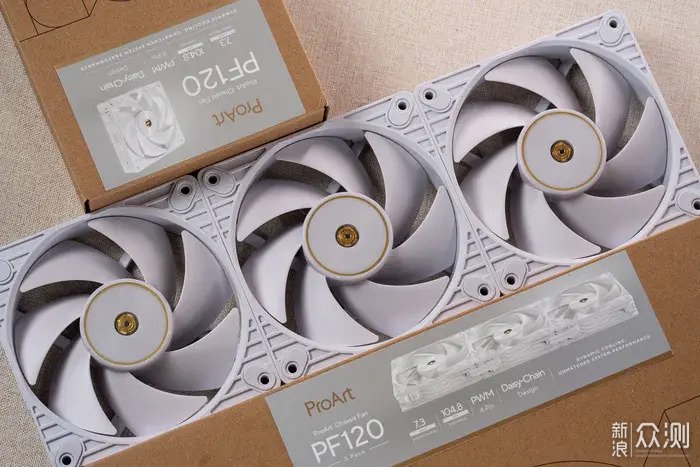

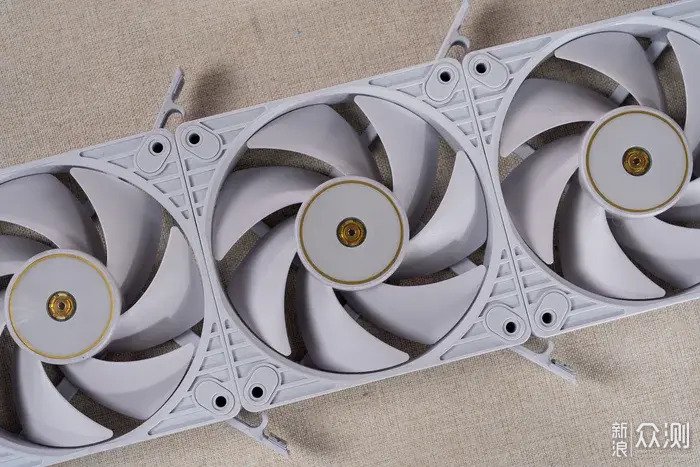

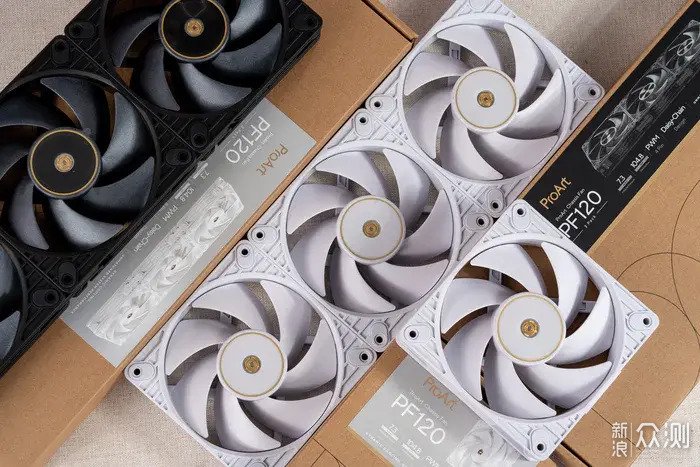

三聯裝的風扇預設已經菊鏈安裝好狀態，無光風扇的質感非常好

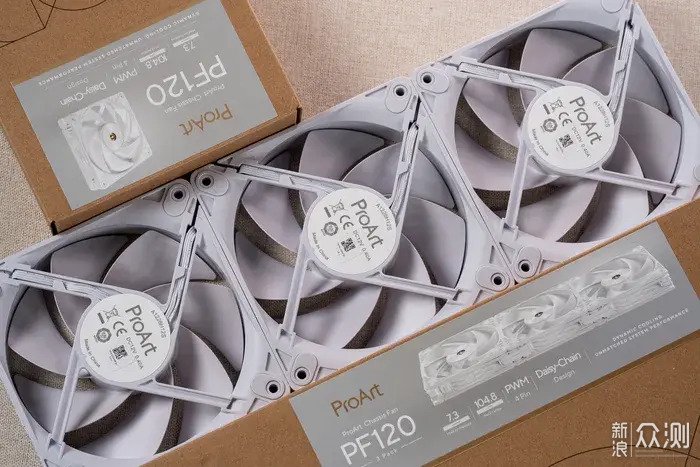

風扇背面

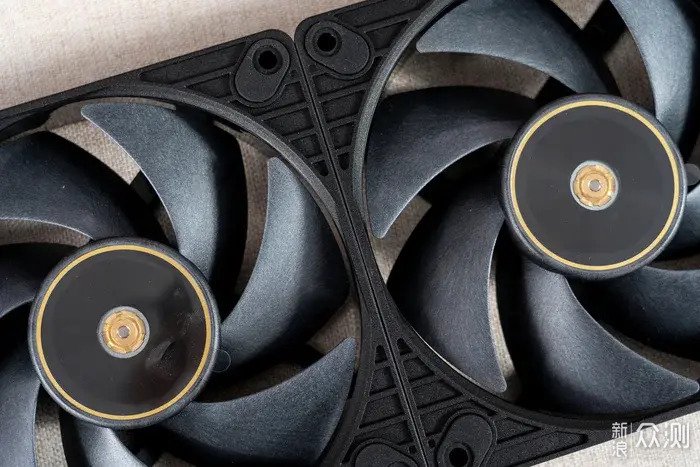

PF120單扇的正面，中間是CNC銑削黃銅軸承殼，內部集成鋼製電機芯與LCP框架，以此實現出色的製造精度、嚴絲合縫的公差控制以及持久的可靠性

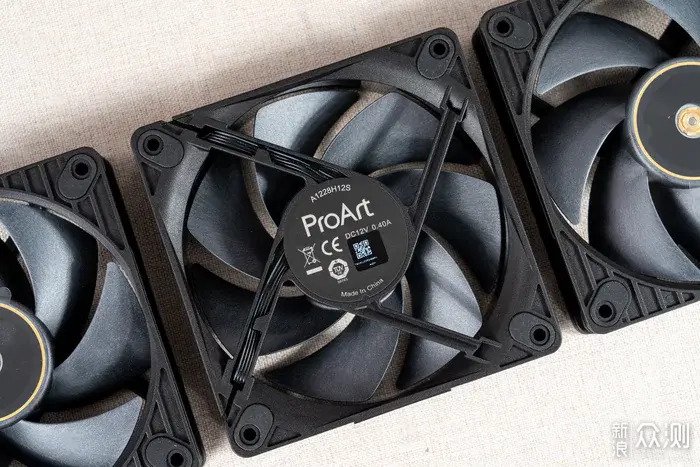

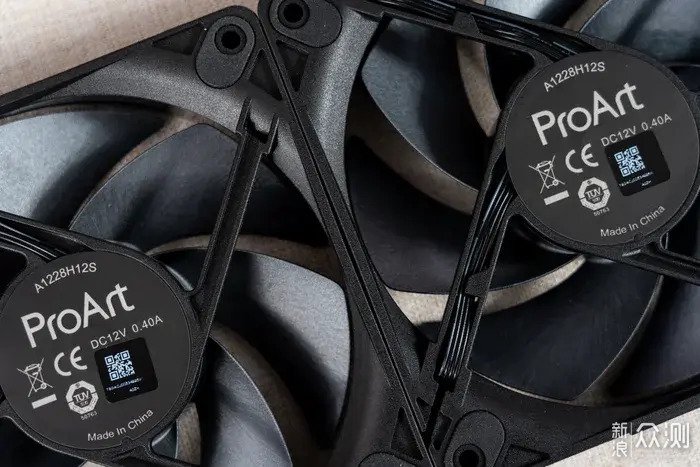

PF120單扇的反面，內部的三相六極風扇電機，採用低頻率運行模式，實現更穩健順滑的性能，能顯著抑製噪音與振動

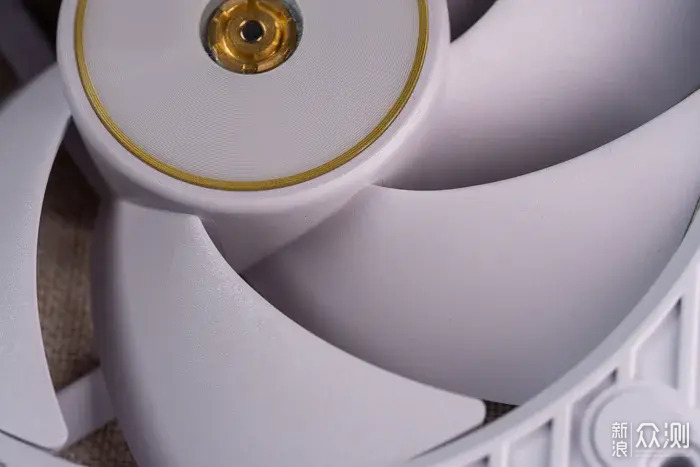

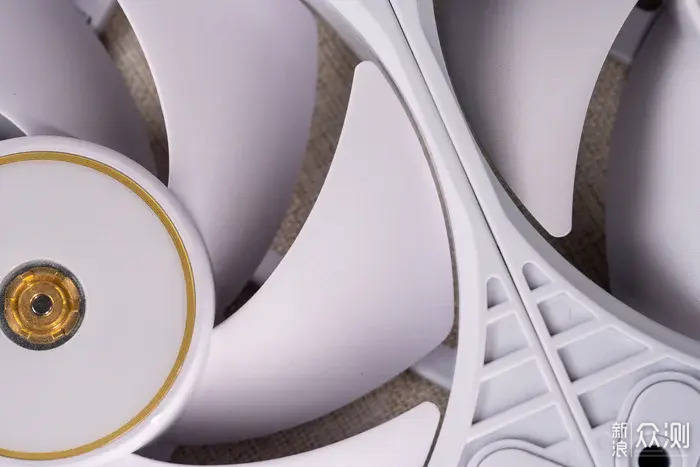

風扇細節，風扇葉片採用LCP（液晶聚合物復合材料），該材料已被大家熟知，具備卓越強度、極低熱膨脹和天然阻尼特性而備受推崇，從而保障了高性能的穩定輸出與運行精準度
扇葉細節

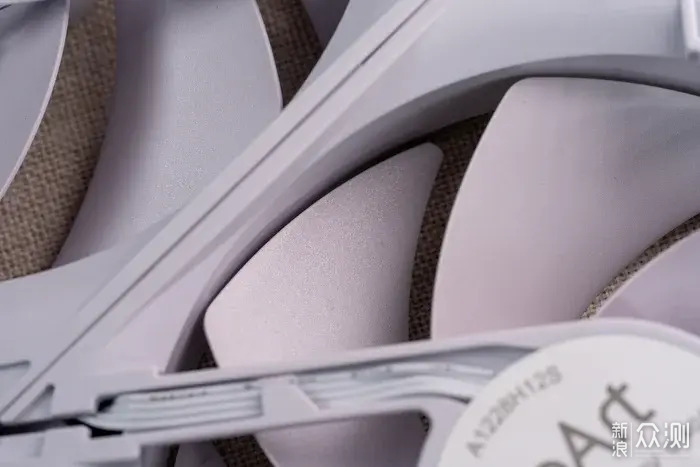

扇葉的背面，葉片與框架之間精密打造的0.5毫米平行間隙，增強了氣流效率，並有效抑製了擾流與噪聲

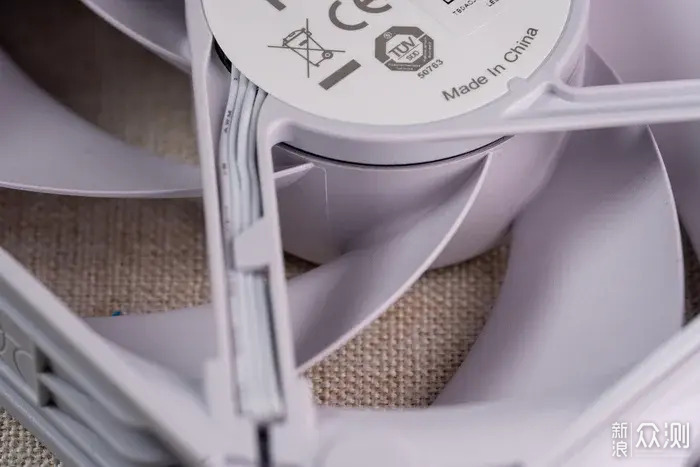

扇葉本體中間，扇葉電機外殼連接處

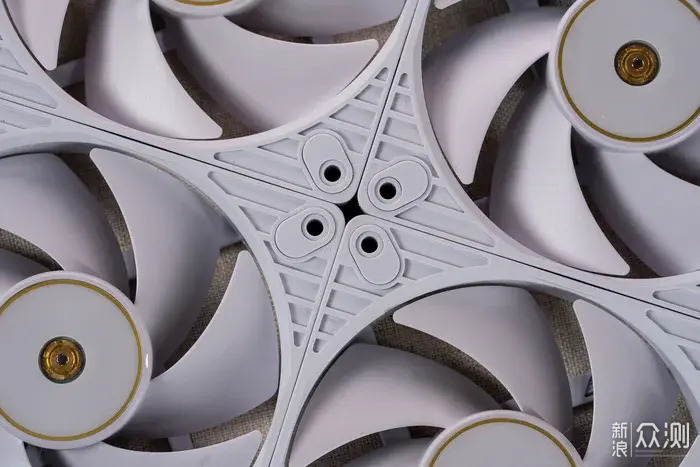

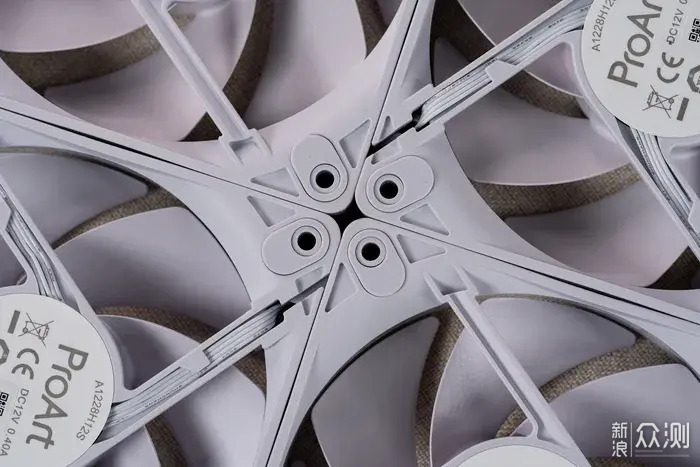

風扇扇框正面的四個角有六條橫線貫穿，每個角也都有橡膠腳墊用於減振降噪

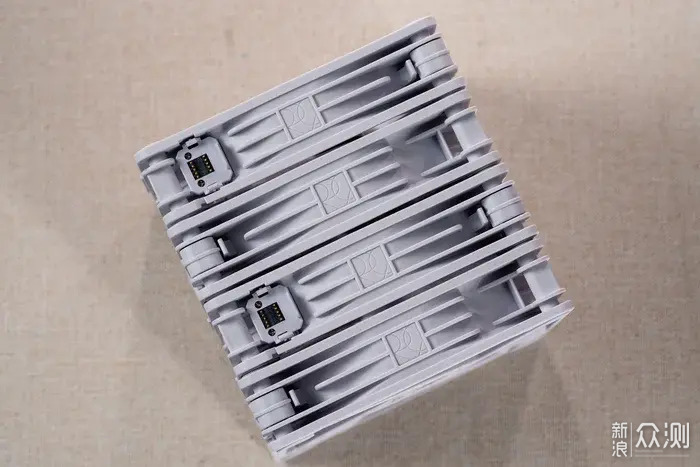

風扇扇框的背面，扇框有開角，腳墊正反都有
風扇的側面，兩邊有ProArt的logo，正好對應串聯一面，同時有串聯的接駁碰針
風扇的另兩個側面，沒有logo，但是有公母的兩條凹凸面用於串聯的固定

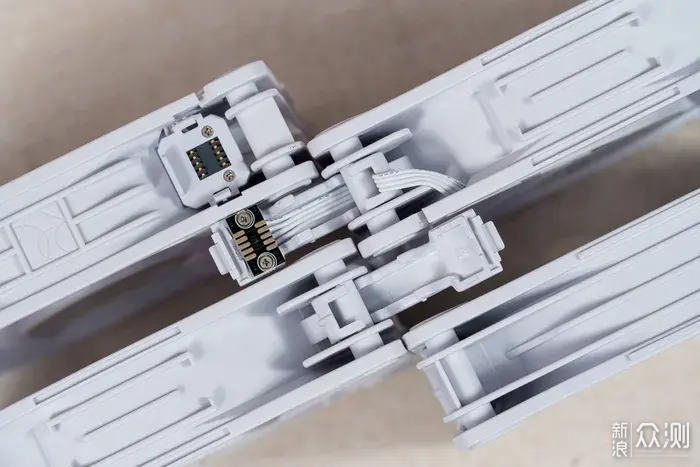

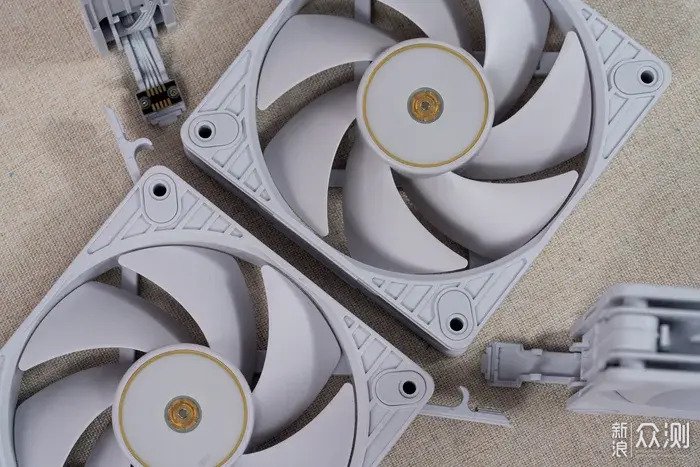

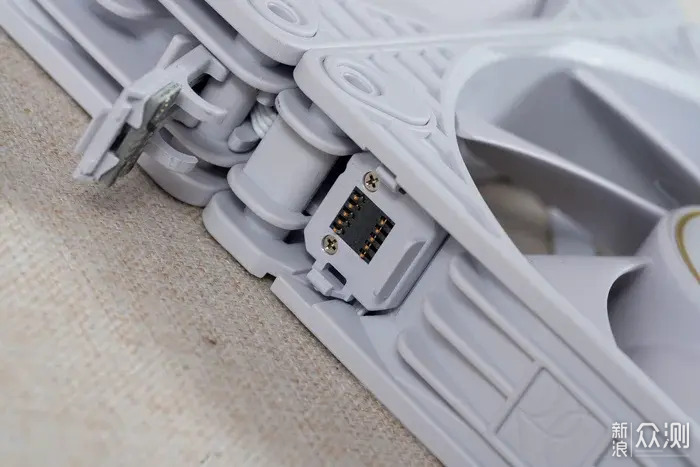

模塊化的菊鏈式連接器，接口是圖示的公母10針接口，另一邊是只有連接器

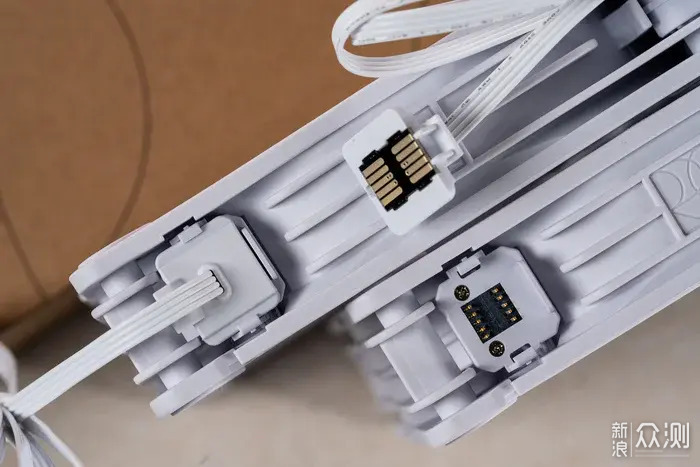

線路的公母對接
一邊碰針、一邊純連接器；另外風扇對接的邊框也有公母開槽方便對接，同時也是加強菊鏈的穩定性
打開的連接器
附件，這是PF120三聯裝的快速安裝指南和保修卡

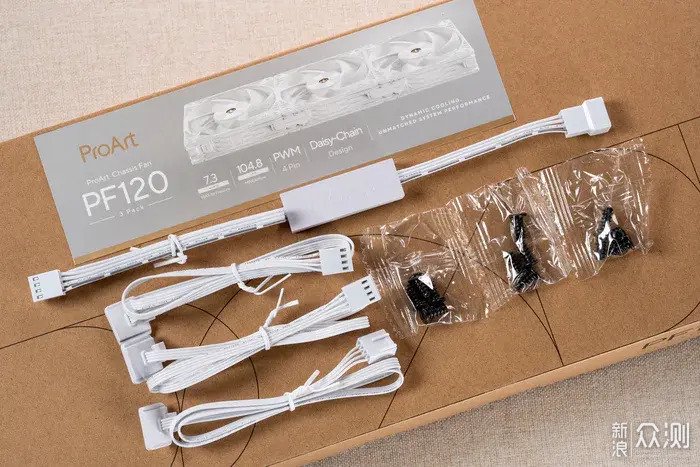

配件有三檔調速控製器、連接線、3套自攻螺絲
三檔調速控製器是PF120三聯包的配件（單包沒有），反面這裏有ProArt的標誌

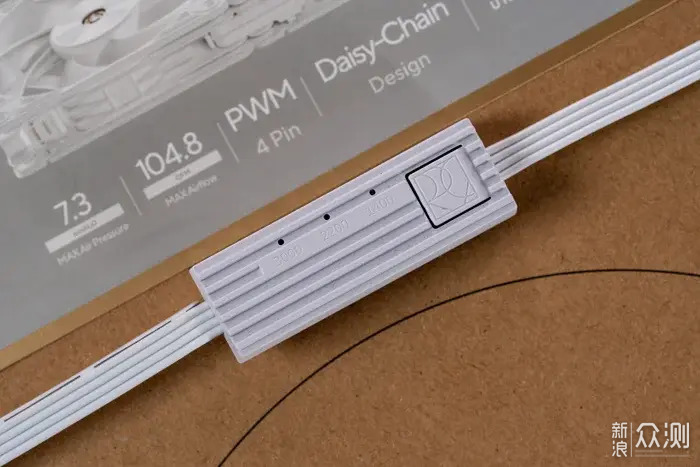

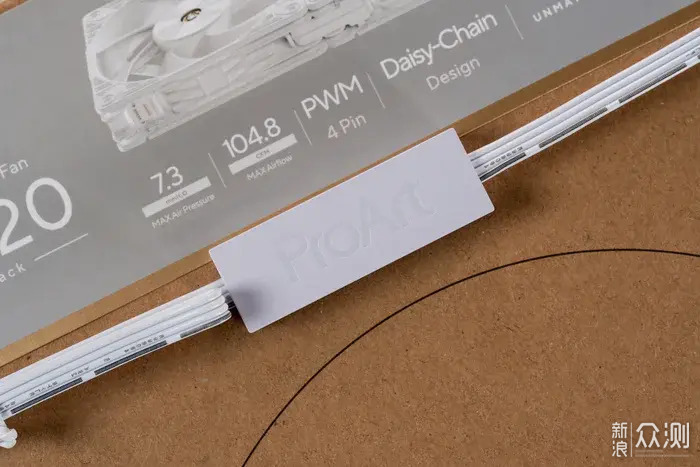

控製器的正面，與風扇本體一樣的六條線修飾，中間三個LED孔分別表示最高限速3000/2200/1400RPM，右側帶有ProArt標誌的是切換按鈕，按順序切換。當PF120沒有接駁這個控製器時則是預設的限速3000轉
而普通的連接線是個母頭，與本體的碰針公頭連接，按壓即可扣入固定，非常方便

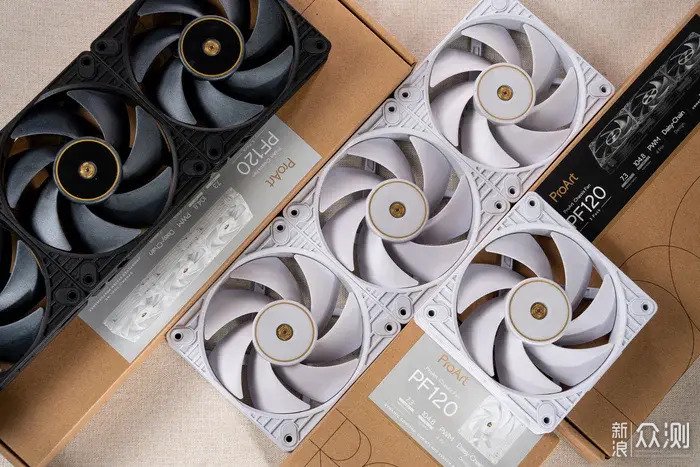

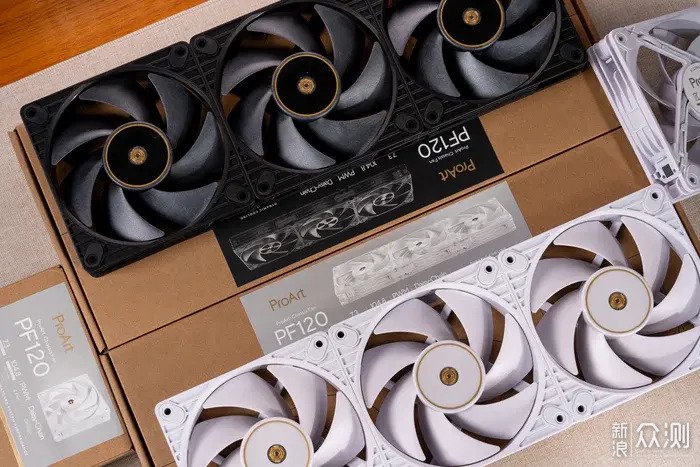

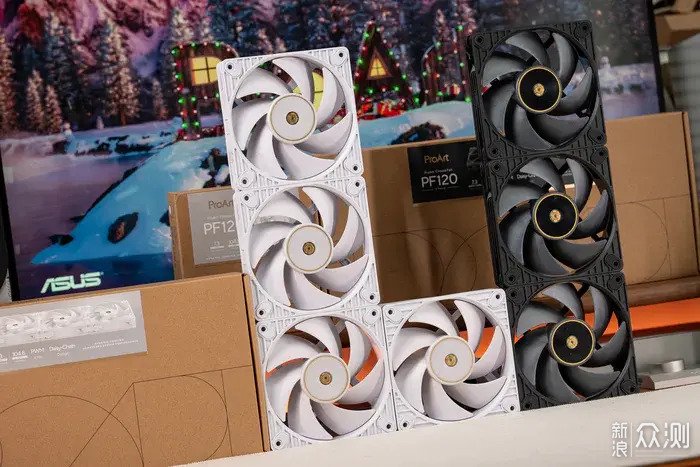

另外還有黑色的三聯裝，產品一模一樣只是顏色的區別，

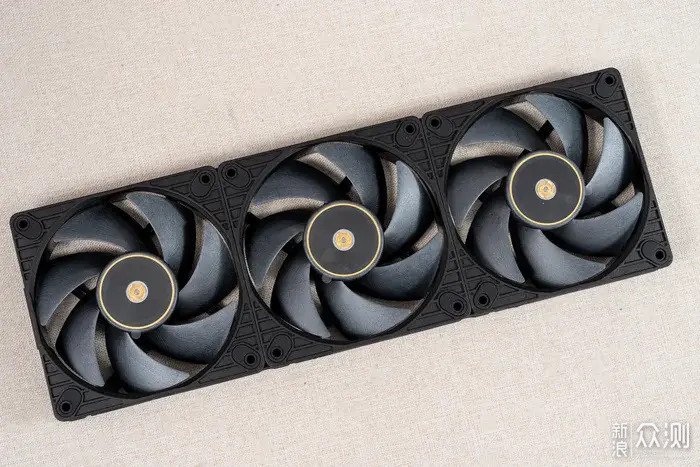

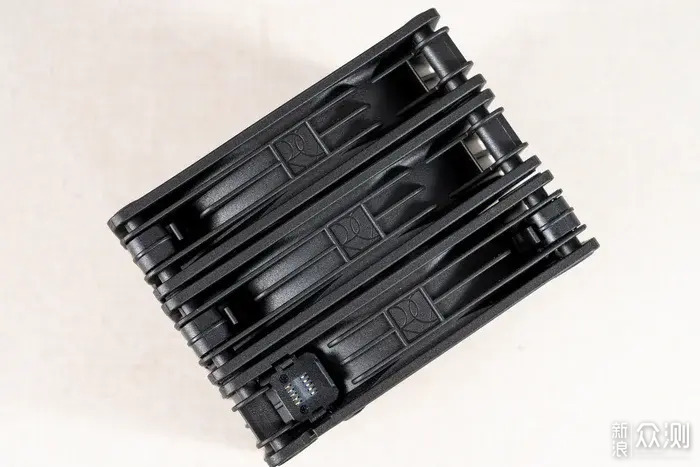

三聯本體
說實話LCP風扇本人更喜歡黑色款，黑色LCP的獨特紋理真的非常好

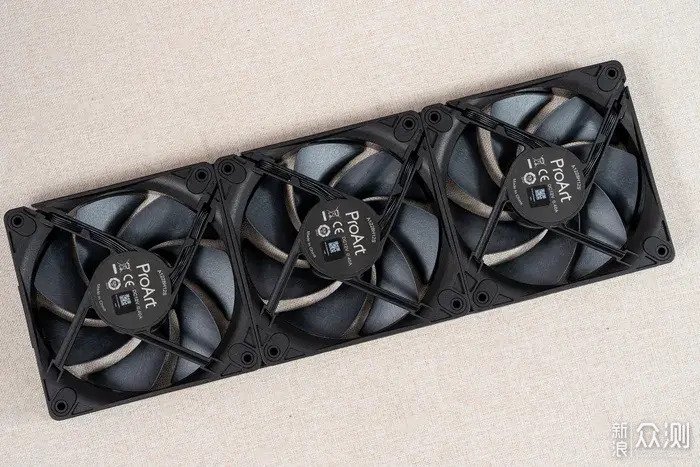

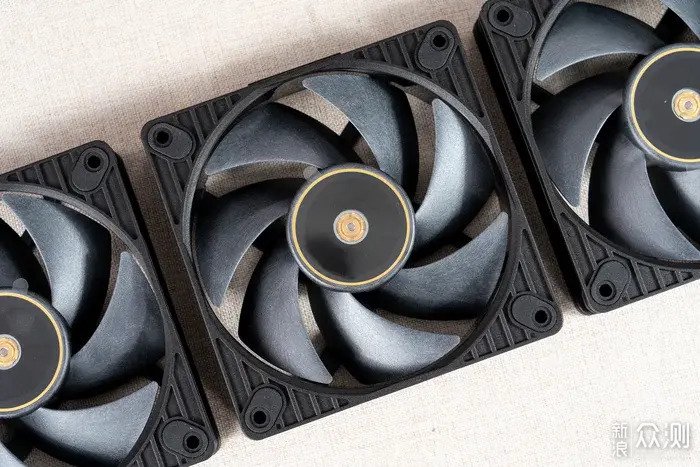

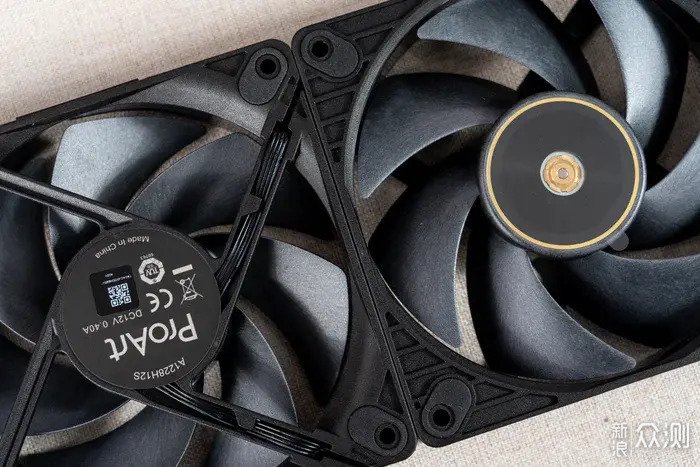

黑色PF120風扇細節
黑色PF120風扇細節
黑色PF120風扇細節
黑色PF120風扇細節
黑色PF120風扇細節
黑色PF120風扇細節
簡單測試

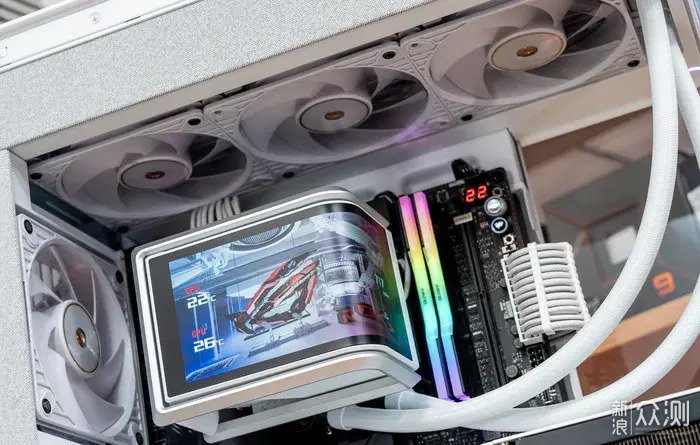

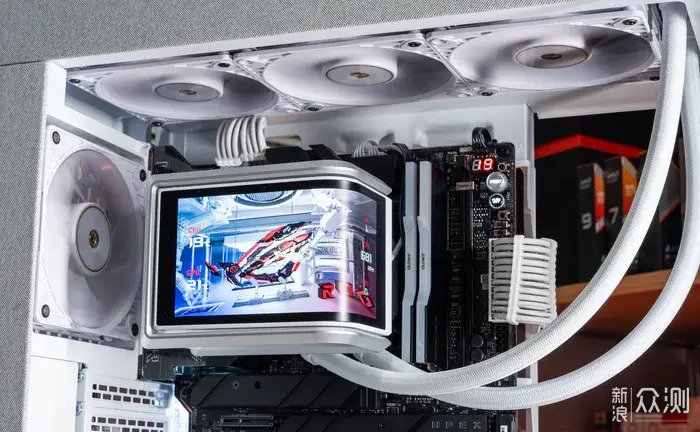

這裏測試使用了龍王四一體水冷

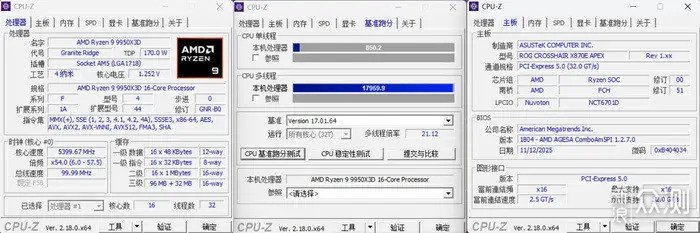

使用銳龍9 9950X3D處理器+AsusROG CROSSHAIR X870E APEX 主板測試風扇

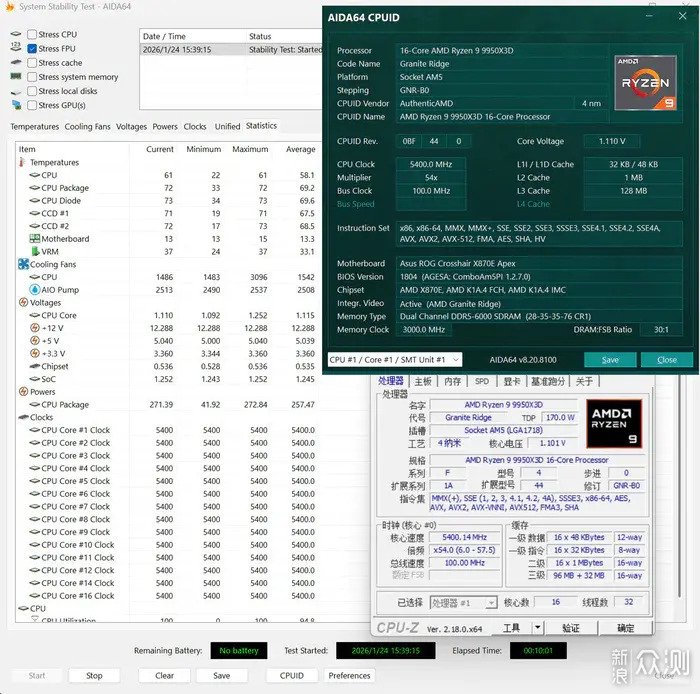

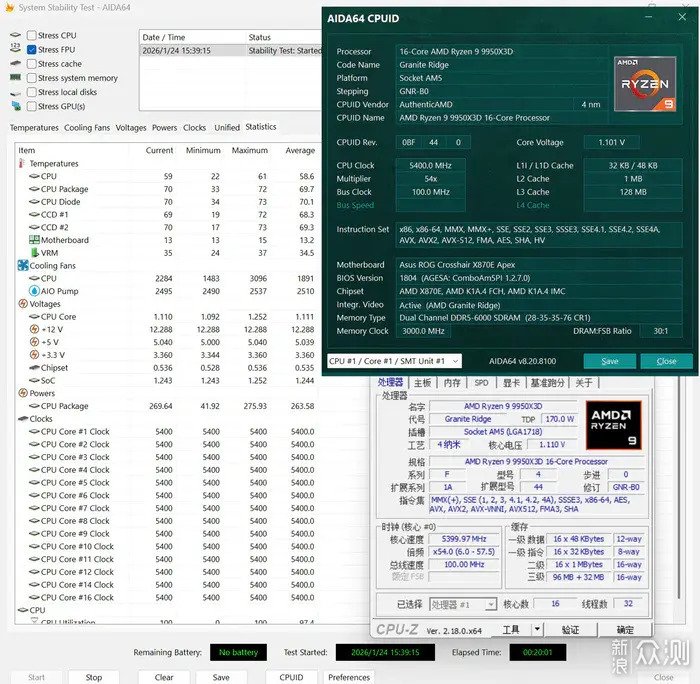

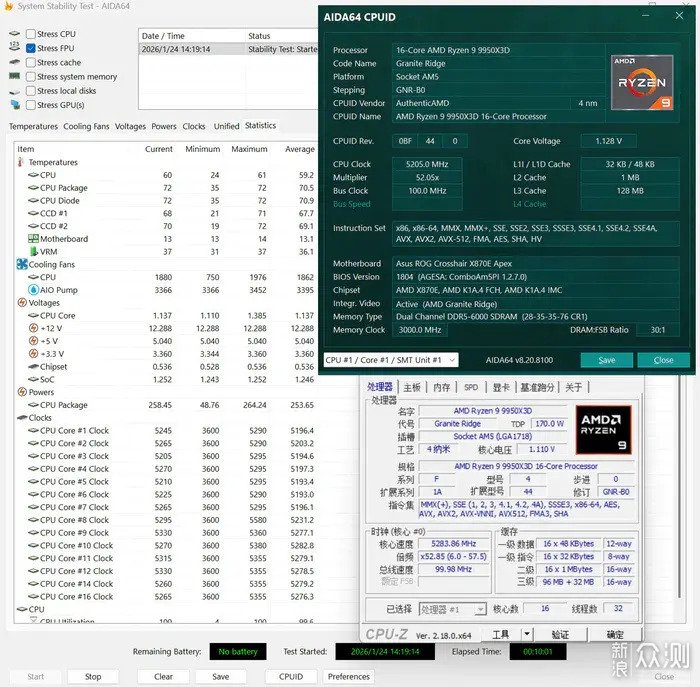

這是使用主板PBO下對9950X3D進行的測試
預設的PBO狀態下對9950X3D進行烤機，室溫大概13°左右僅作參考，單烤FPU約260W功耗，頻率大致全核5.3GHz，使用PF120自動PWM狀態下調速至1900RPM左右，溫度保持在72°
不過這樣測試可能不是很嚴謹，所以最後設置了定頻定壓，使用1.25v、全核心5.4GHz，風扇速度全速，使用三檔調速器控制風扇速度進行測試
首先是第一檔1400RPM，測試十分鐘之後處理器穩定在73°左右
接下來10-20分鐘，使用第二檔2200RPM，測試十分鐘之後處理器穩定在70°左右，相當於9950X3D在1400-2200RPM的轉速提升之後全核心烤機降低了3°，提升幅度挺大的
接下來20-30分鐘，使用第三檔3000RPM，測試十分鐘之後處理器穩定在69°左右，相當於9950X3D在2200-3000RPM的轉速提升之後全核心烤機降低了1°，散熱性能依然有提升，也有可能是處理器核心太小導致的散熱路徑狹小，如果使用英特爾處理器測試的話應該能明顯感受到提升
總結
散熱風扇市場的競爭是激烈的，在各家有所長的圈子裡，Asus的這款ProArt PF120 PWM不僅僅只是依賴於“Asus”金字招牌的產品，而是依託於“Asus”的設計團隊與理念運用產品線製造出來的又一款精品無光風扇，增強型液晶聚合物（LCP）扇葉的運用和0.5毫米葉片間隙使得風扇製造精度與穩定性都有了保證；28mm扇框厚度在兼容性與性能之間取得了不錯的平衡；三相六極風扇電機與FDB軸承還有CNC精銑黃銅軸承座等機械結構件的運用使風扇可以更平穩可靠運行與耐用性保證；專利菊鏈式連接器實現無縫安裝，使得這款風扇又具有鮮明的個性化設計。
以上就是此次AsusProArt PF120 風扇的全部內容了，文中表述僅代表個人觀點，如有問題可相互交流，感謝您的閱覽
