微星X870I刀鋒鈦評測分享，擴展超強的ITX主板
喜歡ITX主機的小巧，又嫌棄ITX主板較弱的擴展性，咋辦？
這次和大分享的這款微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板，可能會幫你解決這個難題！
作為一張AMD 800系列的旗艦級ITX主板，它通過子板和轉接設計加強了擴展性，而且還是全白的高顏值。當然，它的價格肯定不會低，更適合DIY發燒友用來攢出一台夢想中完美的ITX主機！
開箱

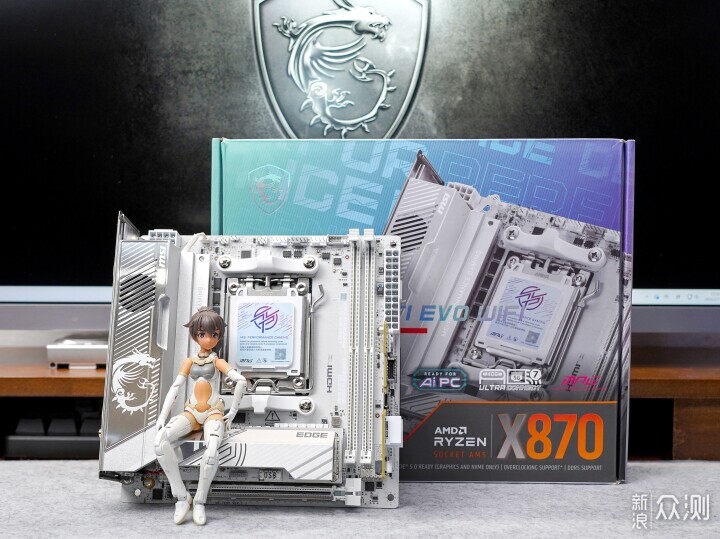

▼X870I 刀鋒 鈦的盒子正面有主板型號，並進行了燙金反光處理，封繪是主板的一部分，凸出了主板的雪白外型。微星家的800系主板都享有4年的保修。
▼附件主要有EZ Wi-Fi 天線與底座、XPANDER 擴展卡、前置USB 3.0擴展線、1 根 EZconn三合一擴展線、1根 EZ FRONT PANEL 前面板延長線、M.2 硬盤固定螺絲、驅動U盤、以及一些說明書和貼紙。

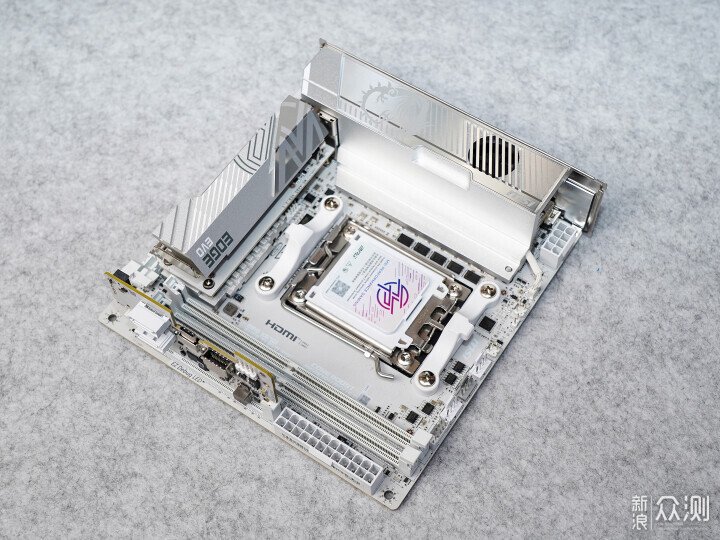

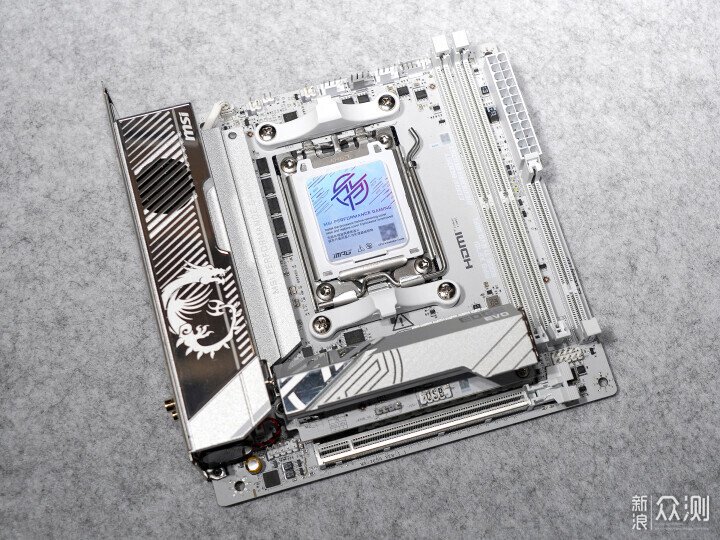

▼主板採用了全白設計，甚至供電接口，內存卡槽等統統都是白色。供電和SSD散熱部分覆蓋有反光的鏡面材質，豐富了層次感。PCB為12層設計，加強了使用中的穩定性和壽命。

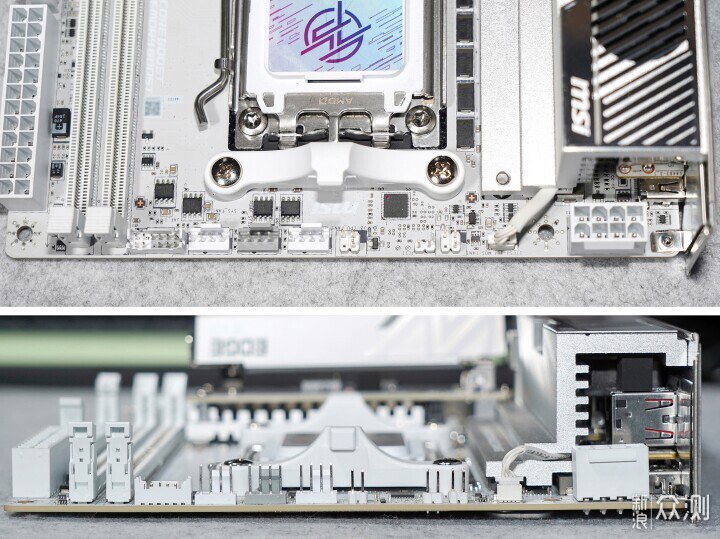

▼CPU供電接口為ITX主板常見的單8Pin設計，在主板頂部。主板的3個4pin風扇接口也全部都在頂部。

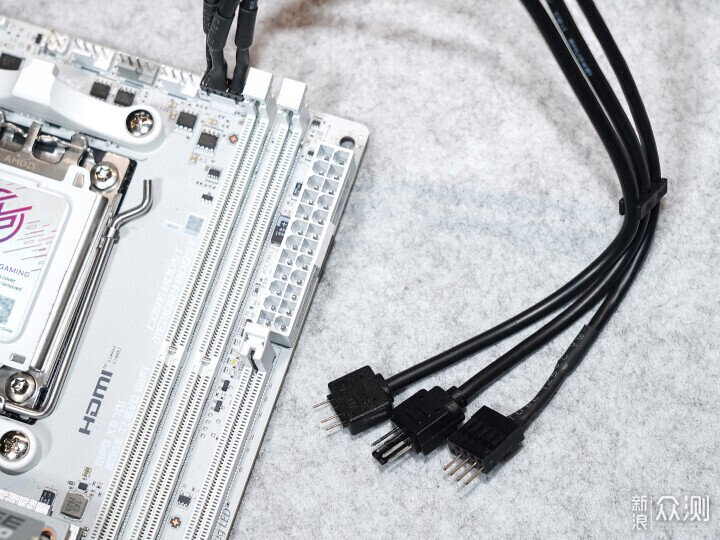

▼主板頂部的1個EZ Control插座還可以擴展出1個5V3針ARGB插針、1個4Pin風扇插針，1個USB 2.0接口。
▼主板下方擁有一條全長的PCIe 5.0 x 16插槽，採用金屬加固。

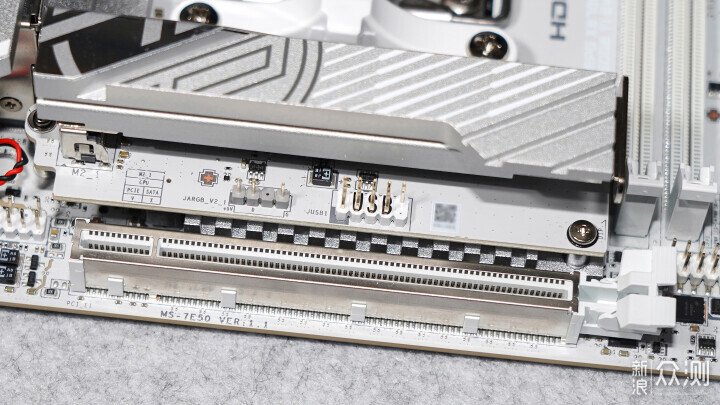

▼SSD的散熱片比較高，體積也比較大，上面有EDGE EVO 標識。它採用免工具設計，只需要按下尾部的金屬片並向上抬起即可取下。

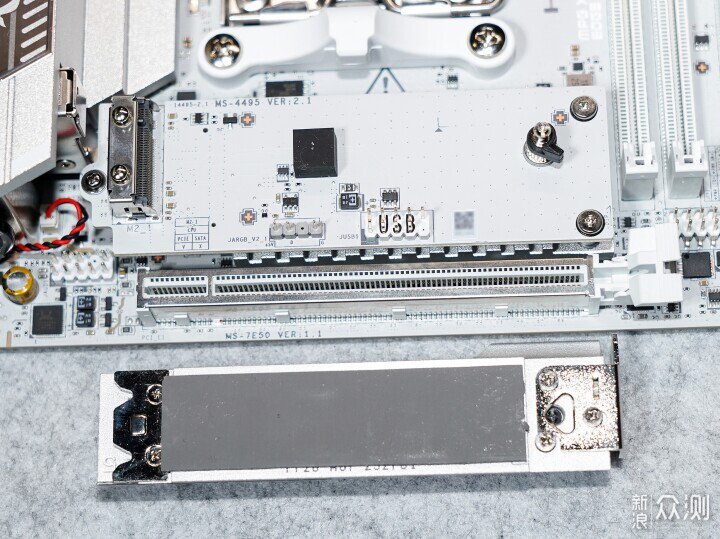

▼取下散熱片，可以看到PCB子板，上面有一個M.2插槽，支援PCIe 5.0 X4，為CPU直連通道。SSD的安裝是免工具的快裝結構。此外子板上還有1個5V3針的ARGB插針和1個USB 2.0接口。
▼子板由BTB連接到主板上，取下後看到下面還有一個散熱片，它是芯片組的散熱器。

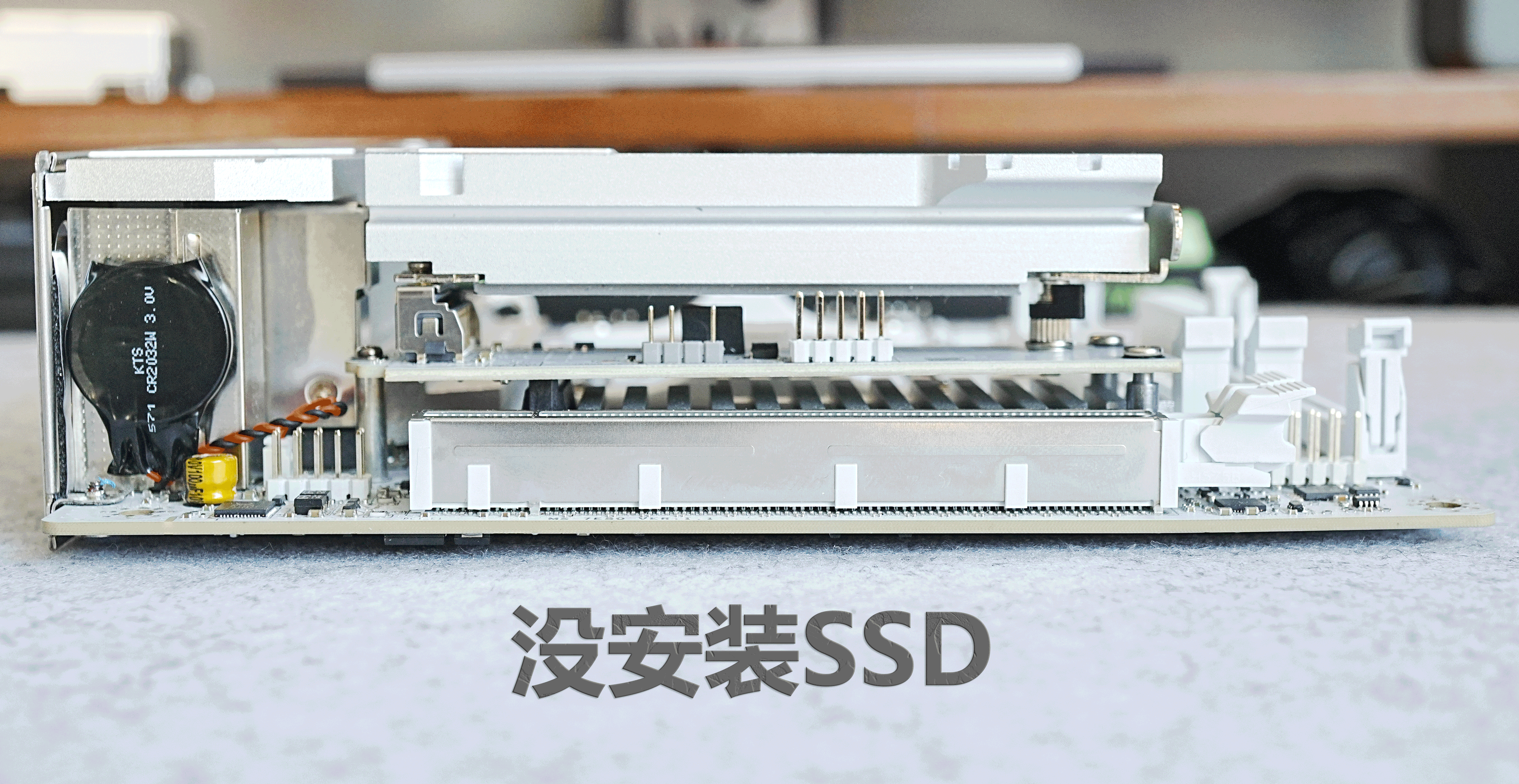

▼新主板到手會發現SSD散熱片有點斜，不要緊的，安裝好SSD後就水平了！

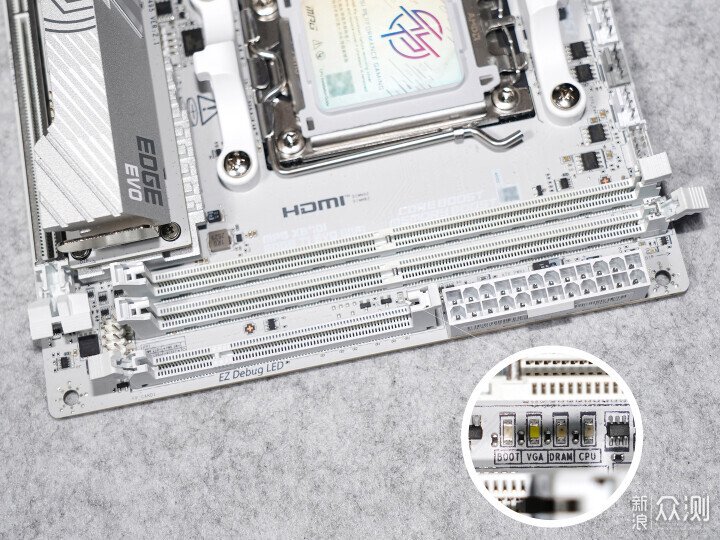

▼主板配備了2條內存插槽，單邊扣設計，最大能夠支援128GB內存容量，最高頻率支援10000+MT/s（APU),同時也可以支援最新一代的CUDIMM內存。內存外側還有一個非常特別的插槽，用於安裝XPANDER 擴展卡。在內存插槽以及XPANDER插槽之間，還有Debug燈，不過這個位置確實不太容易觀察到指示燈。

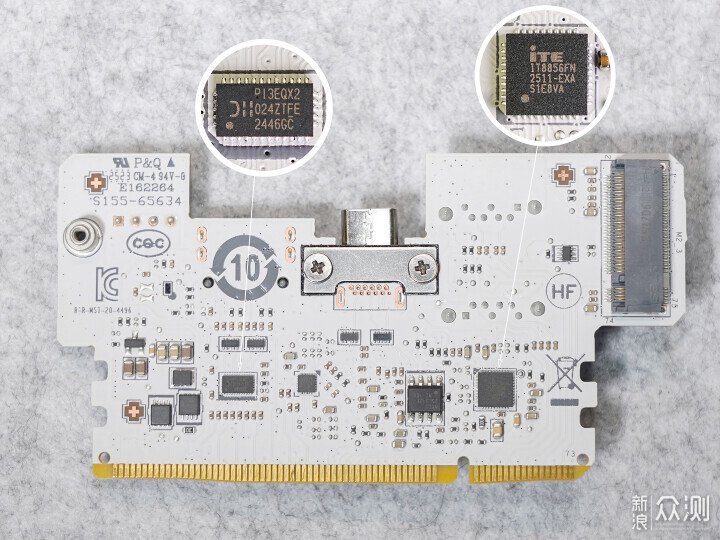

▼XPANDER擴展卡的一面有一個M.2 PCIe 4.0 x 4接口（芯片組提供），PCB板上有較多的芯片：絲印PI3EQX2024ZTFE是USB 3.2 Gen 2×2 20Gbps重驅動芯片；絲印ITE IT8856FN芯片負責前置Type-C接口的PD充電控制功能。
▼XPANDER擴展卡的另一面有2個SATA接口、1個Type-C的USB 5Gbps 接口（連接USB 3.0擴展線後作為前置USB接口）、1個前置Type-C 20Gbps接口（支援27W快充）、1個4Pin的蜂鳴器接口的，方向都是超上。這面的PCB上有一個1顆GL3523芯片，作為HUB芯片，提供給前置USB接口使用。

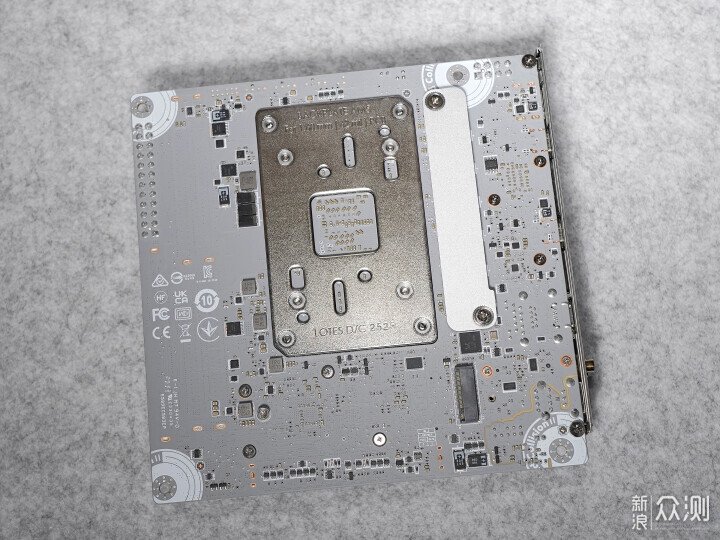

▼第三個M2接口在PCB背面， 規格為PCIe 4.0 x 4（芯片組提供）。可以看到PCB背面也塗裝了銀灰色，雖然沒提供背板，不過為背面供電區域配備了1個散熱片。
▼IO護甲整體為一個大塊的金屬散熱器，上面有微星龍盾圖案，內部還有一個小風扇輔助散熱。

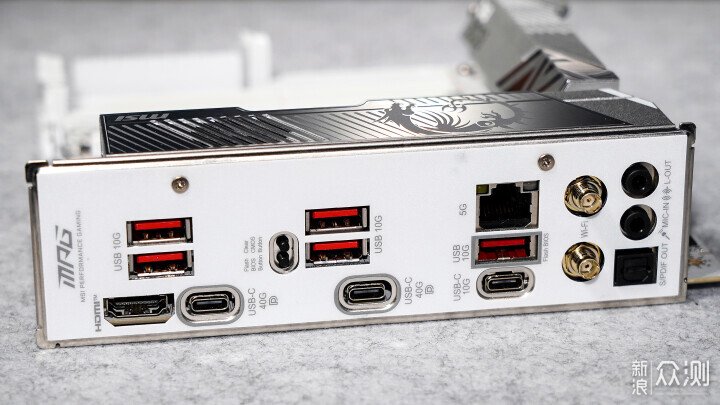

▼配備了一體式檔板，上面的接口都有標註，就不一一說明了，比較小的兩個按鈕為BIOS清除按鈕和免U刷BIOS按鈕。作為了X870主板，配備了2個USB 40Gbps Type-C接口，如果使用集顯，還可以通過該接口得到 DisplayPort 1.4 和 HBR3規格的視頻輸出，最高解像度為 4K 60Hz。
拆解

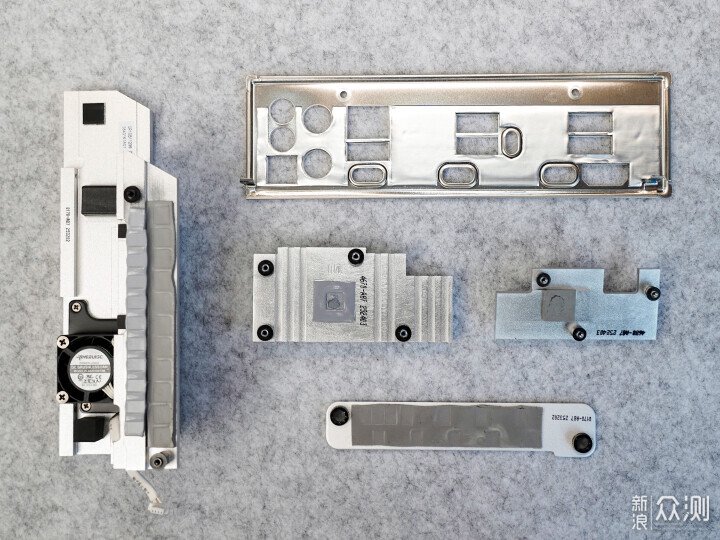

▼拆下主板的各種散熱片以及裝甲！均有 7W/mk導熱墊。

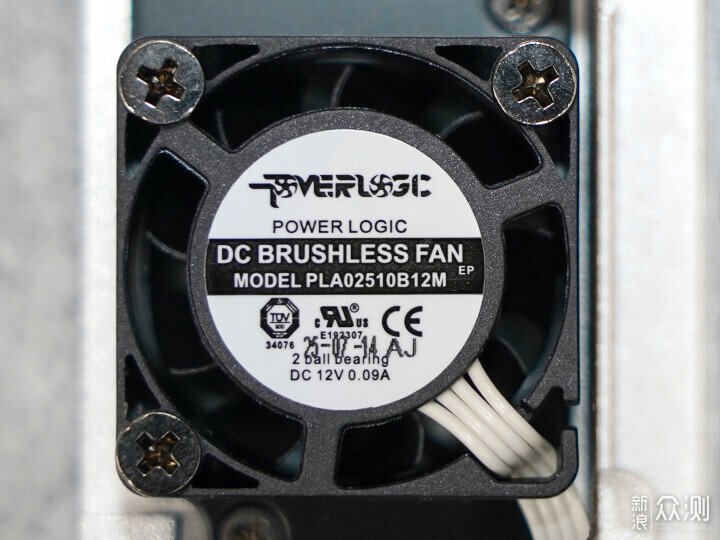

▼IO護甲內有一個25mm的風扇（10mm厚），型號為PLA02510B12M，來自動力科技PowerLogic，工作電壓12V，電流0.09A，理論轉速上限10000rpm，支援智能啟停技術，當 MOS 溫度低於 65℃時風扇會自動停轉，避免不必要的噪音。

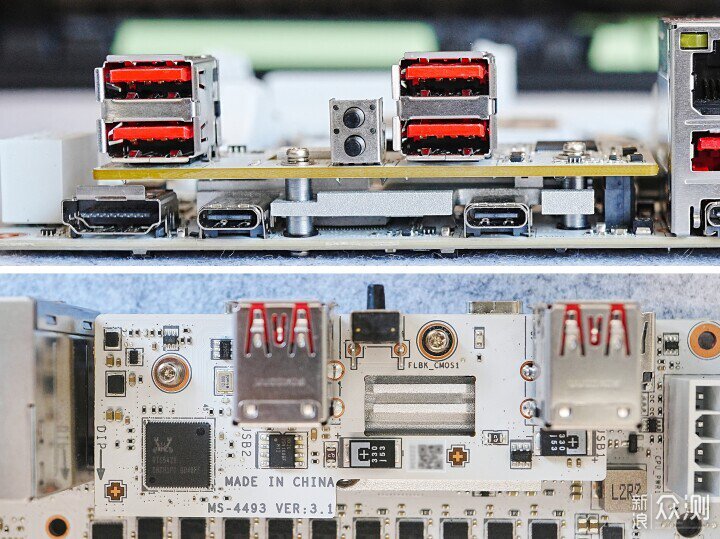

▼IO部分也有子PCB板：4個USB10Gbps接口（通過瑞昱RTS5420芯片拓展而來）、BIOS清除按鈕和免U刷BIOS按鈕都在一塊獨立子板上。子板還有一處鏤空設計，讓內置小風扇能吹到下面的散熱片上。
▼下面的散熱片是為ASM4242芯片服務的，它是USB4芯片，上行端口支援 PCIe 4.0×4，可提供 2 個 USB 4 下行端口，向下兼容雷電 3、USB 3.2 Gen 2×2 模式，支援 DP1.4a，還支援100W快速充電。由於強大的性能，有一定的散熱壓力，確實也需要獨立的散熱器。

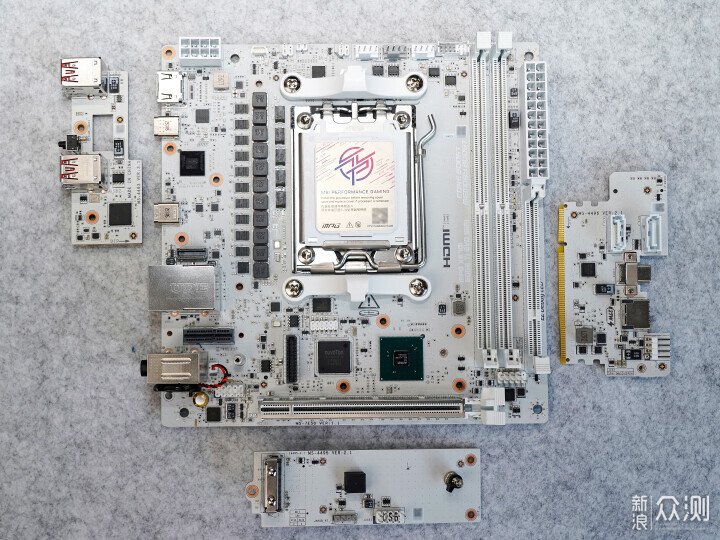

▼去掉散熱片再來看主板，可以看到這張主板一共有3個子板！讓這張ITX主板具有更好的擴展性。

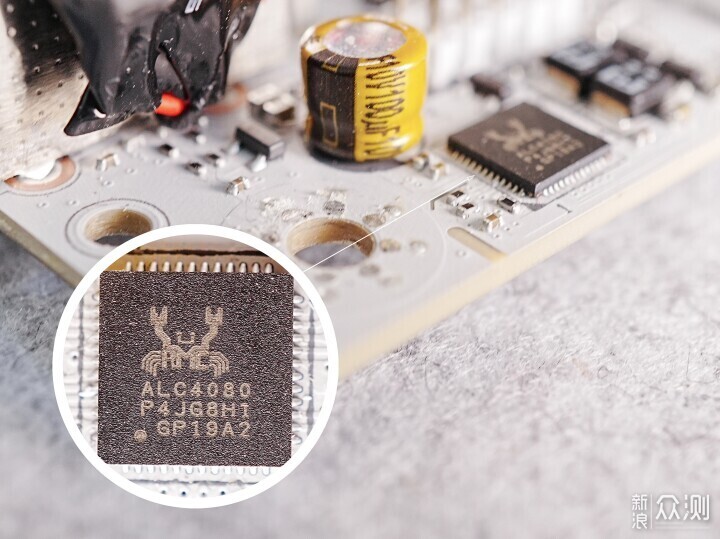

▼音頻方面，聲卡芯片為瑞昱ALC4080，配備有一枚尼吉康10V 100μF的金色濾波電容。

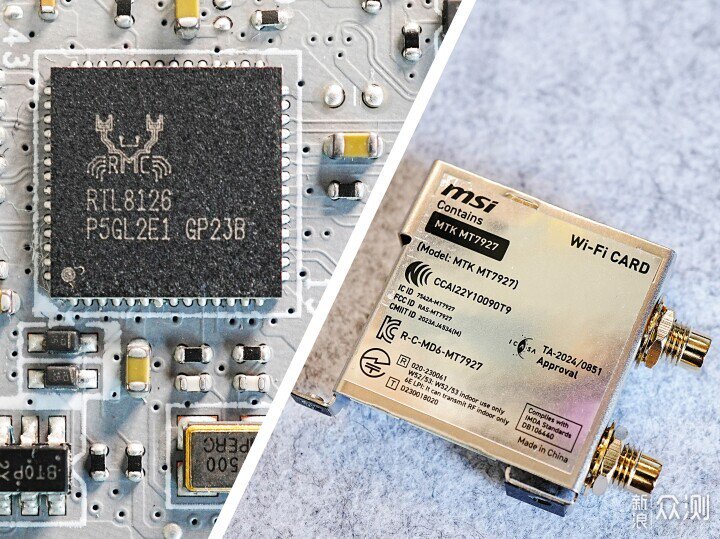

▼有線網卡芯片在主板背面，型號為瑞昱RTL8126，速率為5Gbps；無線網卡型號為MT7927，聯發科旗艦WiFi 7網卡，支援2×2 320MHz、藍牙5.4。
▼主板的供電部分一共有11相電感以及對應的Dr MOS。PWM芯片型號為瑞薩RAA229139，支援三路8相供電控制。其中有10相Dr Mos都採用瑞薩 R2209004 ，最大支援輸出110A的電流。 按常規判斷是8相的核心供電+2相核顯（SOC)供電。另還有1相為MISC，負責核心與SOC以外的供電，DrMOS為瑞薩R2209004,最高支援 75A 的電流。

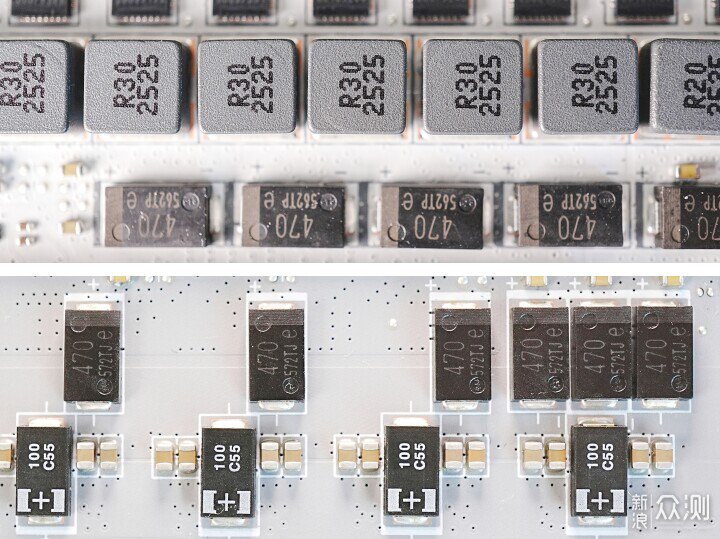

▼主板未採用常規的固態電容，而是在PCB正反面配置多枚470μF的聚合物鋁電容，用料非常豪華！
裝機

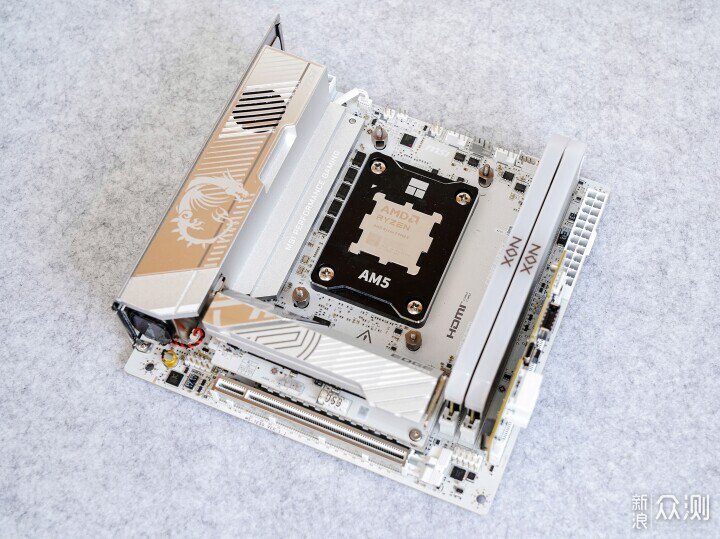

▼五合一 XPANDER擴展卡和轉接線給這張主板帶來更好的拓展性，但在裝機時也容易遇到各種麻煩，畢竟很多ITX機箱有各種各樣的奇怪限制。

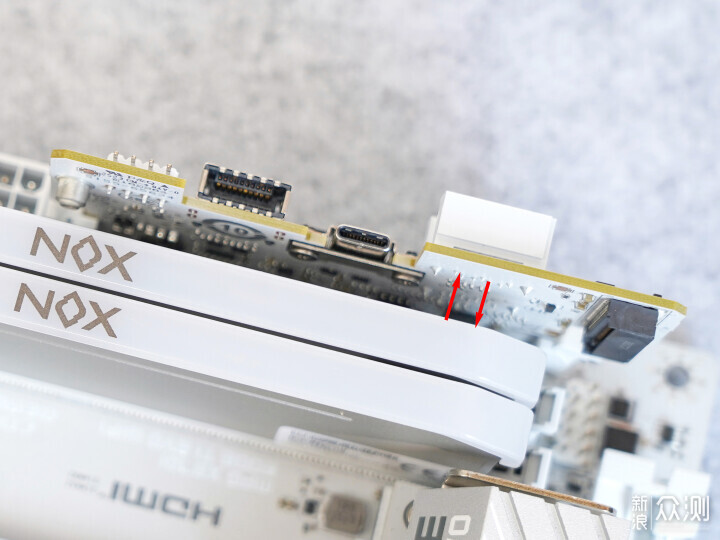

▼第一個麻煩的事到不是機箱引起的。擴展卡安裝SSD的一面是靠近內存的，兩者之間的間距太小，最多隻能貼一個金屬片給SSD散熱，無法安裝體積更大的散熱片。所以這裏建議安裝發熱量小的SSD，比如PCle 3.0或者無緩存的SSD。

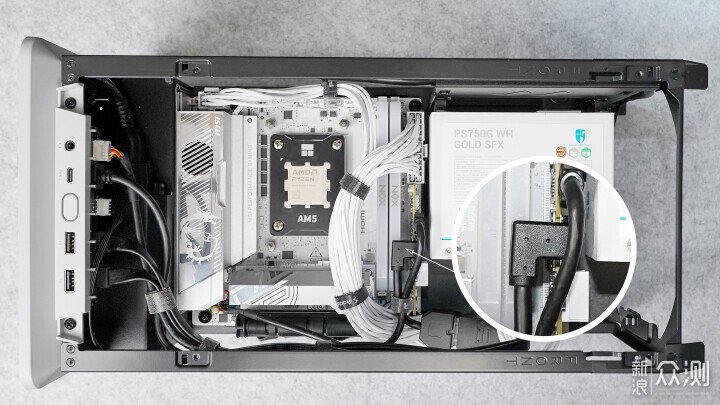

▼連接前置USB接口的轉接線,與擴展卡的連接部分是一個L型，由於採用的是一個A4結構機箱，內存旁邊是電源，所以這個L型部分就壓在內存上面了。如果內存較高，就無法安裝轉接線了。我這裏也是勉強能安裝上！

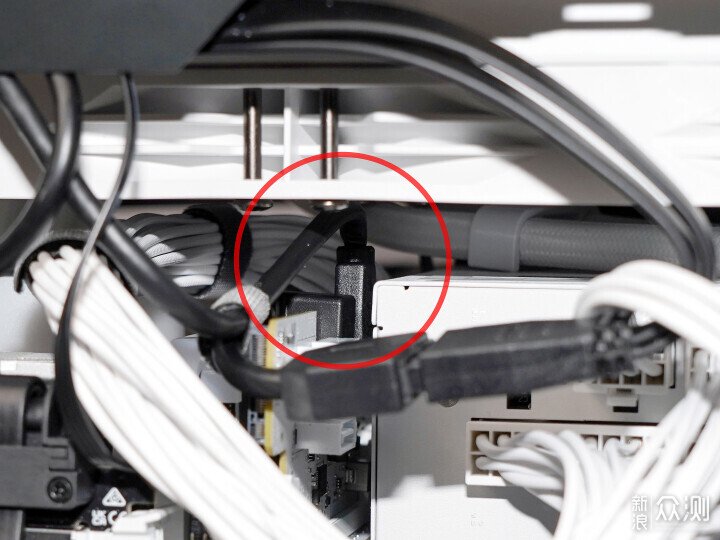

▼前置Type-C接口在擴展卡上的高位，由於要在主板上面安裝冷排，上面的空間不大，也是很勉強的才接上。
對於ITX系統來說，大家需要更認真的研究兼容性問題，否則裝機時就是各種鬧心！
測試
這次測試所用到硬件如下，測試時室溫~25°C。
CPU：AMD 銳龍9 9900X
主板：微星（MSI）MPG X870I EDGE TI EVO WIFI 刀鋒鈦主板
內存：宇瞻（Apacer）NOX DDR5 RGB 16G*2
顯卡：Asus（ASUS）DUAL GeForce RTX 5060 Ti O16G
散熱：銀昕（SilverStone）E240 水冷散熱器
電源：九州風神（DEEPCOOL）PS750G SFX電源
機箱：分形工藝（Fractal Design）Mood迷你ITX FD機箱

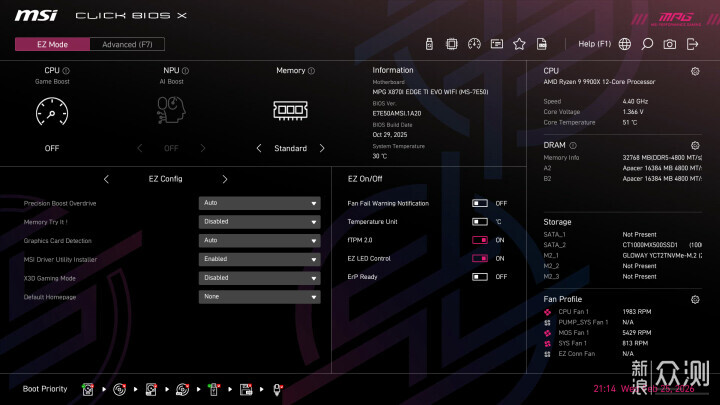

▼BIOS全部是圖形化的設計，風格也是MPG 系列的。在簡易界面下（EZ Mode）就可以直接選擇PBO的各種策略，以及內存的XMP，Memory Try it（內存超頻）等等，還是比較方便的。
預設狀態

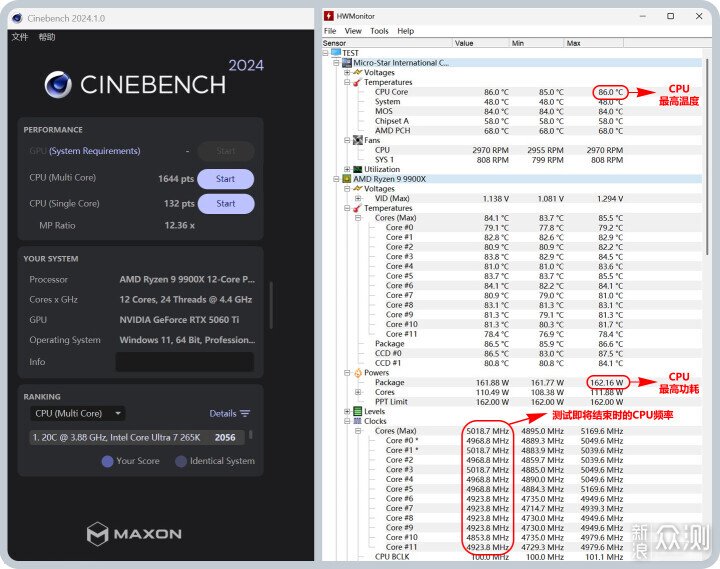

▼PBO為Auto，基本沒有頻率加成。進行CPU負載較重的CineBench R24渲染測試（10分鐘），測試即將結束時能維持在~5GHz，期間CPU最高溫度為86°C，最高功耗達到了162w。這種情況下進行ADIA64 FPU烤機，CPU頻率都不會超過4GHz左右，意義不大。
PBO 調教

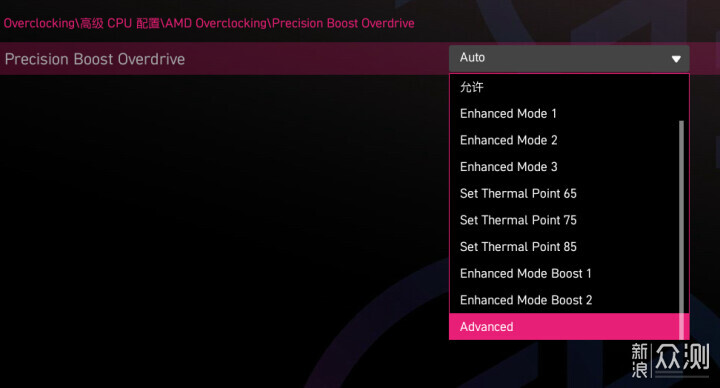

▼微星主板提供了多種PBO策略，這裏使用Advanced模式來進行測試。

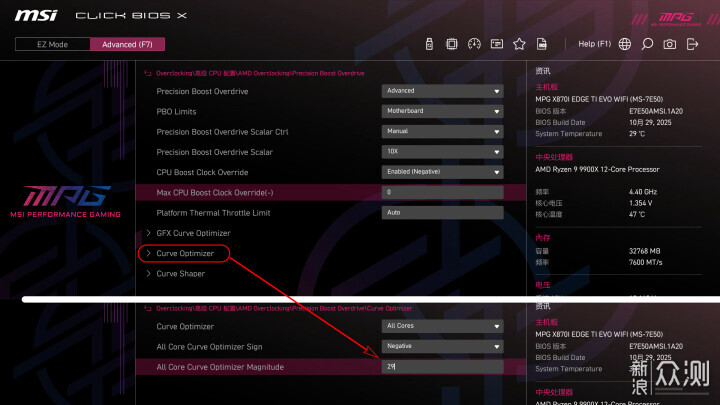

▼高級CPU配置-AMD超頻-Precision Boost Overdrive中找到Advanced選項。如果是單CCD的CPU，直接可以提升頻率到最高（雙CDD CPU最高200MHz，單CDD最高250MHz）。但雙CCD的CPU由於功耗較高，再加上積熱影響，如此操作主流散熱器是hold不住的。所以這裏設置為-0的頻率，可以降低更多電壓來提高性能，Curve優化最終是值是-29（分成2個CCD調節會更加精準）。如果不穩定，可以去設置CPU Loadline Calibration Control，防止低負載下過度欠壓導致的異常。
▼設置好PBO後，再進行CineBench R24測試，快要結束時CPU頻率在~5.3GHz，頻率提高的同時溫度和功耗也都增長了不少。CPU最高溫度為96°C已經觸碰到了溫度牆。功耗最高232w，但因為觸碰溫度牆的原因，後期減少到190w+。不過最終多核得分還是從1644增加到了1802，性能增加9.6%。CineBench R24測試都碰到溫度牆了，就更不用說FPU了。
限制功耗

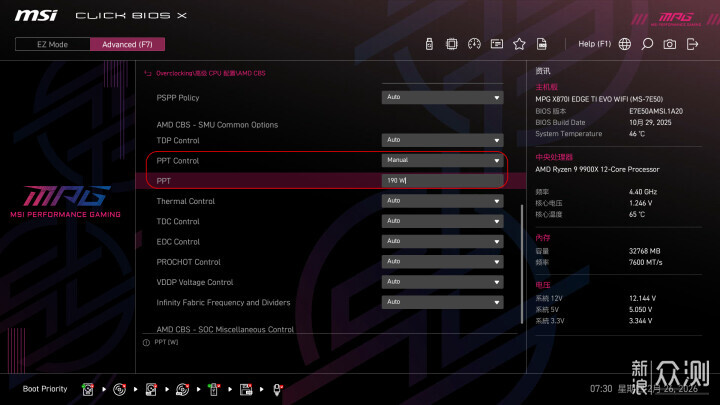

▼既然CineBench R24最後CPU的功耗降低了190w+，索性就直接將PPT的功率限制到190w再來試試！

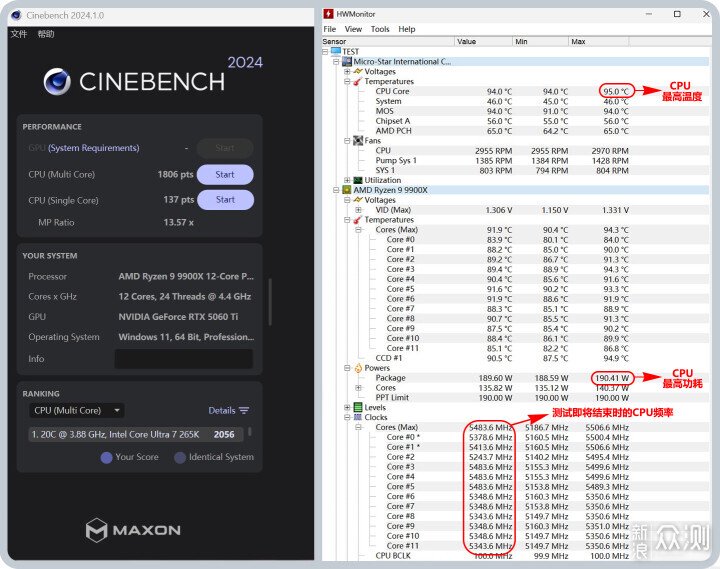

▼CineBench R24測試到最後，CPU頻率在~5.4GHz，CPU最高溫度為95°C，在溫度牆的邊緣遊走，不過最終還是沒有出現超過95°C的紅字，多核跑分沒有降低，反而增加了一丟丟。所以適當的限制下PBO後的功耗，可以得到更理想的狀態。

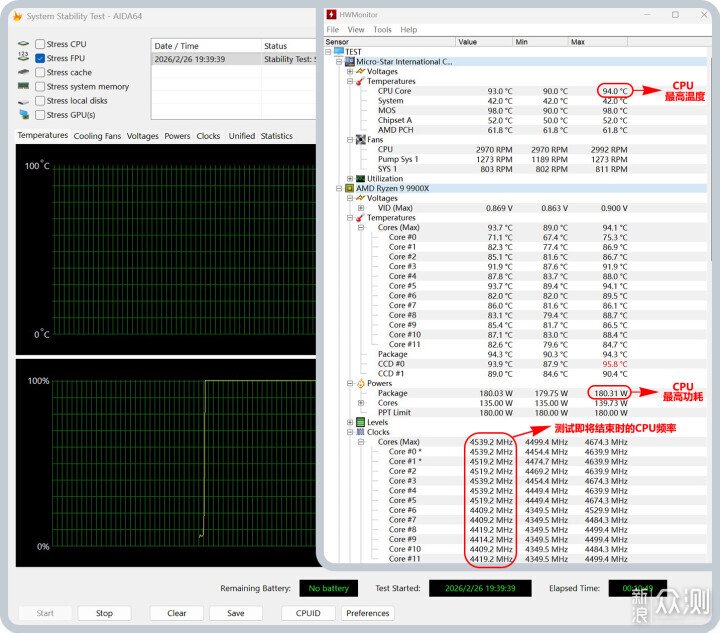

▼190w還是無法進行FPU烤機，於是降低到180w，CPU頻率能穩定在~4.5Hz，CPU最高溫度為94°C，也基本是極限了，一個CCD溫度超過了95°C，出現了紅字！
雙CCD的CPU，調教的思路並不是增加頻率，而是平衡性能，溫度和功耗。
最後
通過測試可以看到，X870I 刀鋒 鈦駕馭200w以上的CPU功耗不成問題。只有由於ITX主機的散熱條件有限，為了能讓雙CCD CPU發揮更好的性能，不得不限制一下功耗。
X870I 刀鋒 鈦最適合對擴展性有高要求的用戶，尤其是對U4接口有所需求。雖然B850主板也不是不可以配備U4，但由於X870和B850芯片組PCle通道完全一致，X870帶U4接口成了固定的搭配。而X870 ITX除了這張微星主板，只有技嘉出過一張， X870I 刀鋒 鈦相比競品的優勢就是多一個M2 SSD的接口。
在ITX主板上配備多個M2 SSD接口是非常難的事情，尤其是芯片組PCle通道較少的AMD主板。X870I 刀鋒 鈦是AMD 800系列唯一配備了3個M2接口的ITX主板（有張B650 ITX主板有3個M2接口）。
所以稀缺性正是這張主板的最大價值。如果你在尋找一種有U4接口和更多M2接口的AMD ITX主板，那麼MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板就是你唯一的選擇了！
