旗艦水冷微星MEG CORELIQUID E15 360超神分享
寫在最前面
新時代的水冷散熱器大家都在卷標新立異而冷頭屏幕則是賽道的出發點。從開始有個小屏幕展示圖標到之後的大屏幕可以看參數現在則是可以自定播放視頻和動畫最新的旗艦產品則是開始上大屏幕、上高解像度、甚至上曲面屏了。
例如微星的最新的旗艦水冷微星MEG CORELIQUID E15 360超神就搭載了6.67英吋的2K曲面AMOLED屏幕可以實現裸眼3D效果。同時還帶來了靜謐層流技術、新一代立訊L6S泵體結構等新技術。
那麼這種曲面屏的效果如何對於安裝有什麼要求冷卻效果如何想來大家都是關心的。前些天裝了一台超神全家桶電腦用的就是這款水冷今天就同大家分享下它的細節、安裝和使用效果。
二 開箱看細節

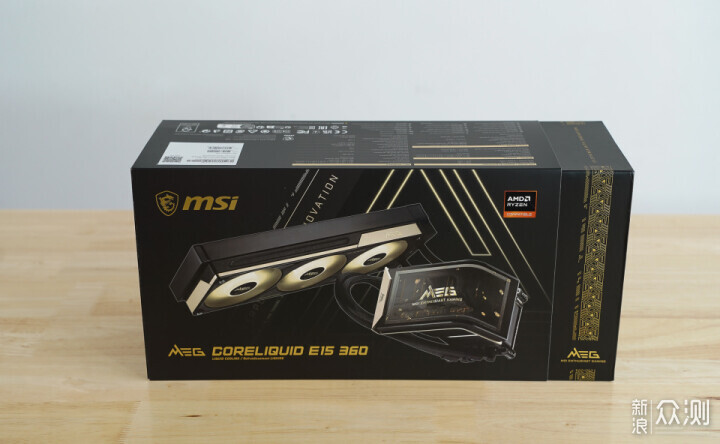

這款微星MEG CORELIQUID E15 360超神水冷的包裝箱還是超神系列的黑金配色風格高端氣質滿滿。盒子上有產品的外觀圖下面有產品的型號左上角是微星的龍形徽記和MSI的字樣。

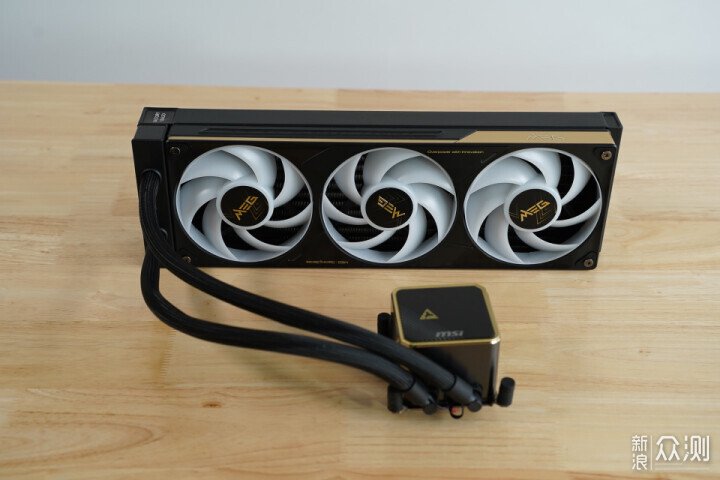

取出水冷外觀依舊是超神系列的黑金配色給人非常厚重敦實的感覺。
冷排和冷頭的做工非常優秀鑽石切邊搭配雙重陽極氧化工藝給人精工細作和高端品質的觀感一眼就非常舒適。

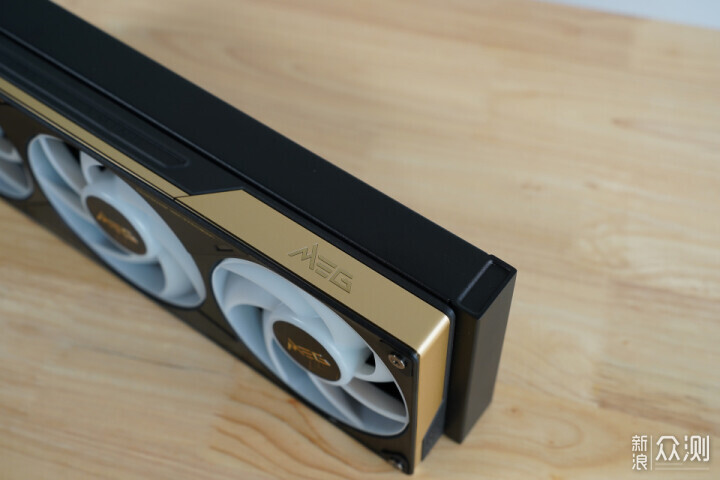

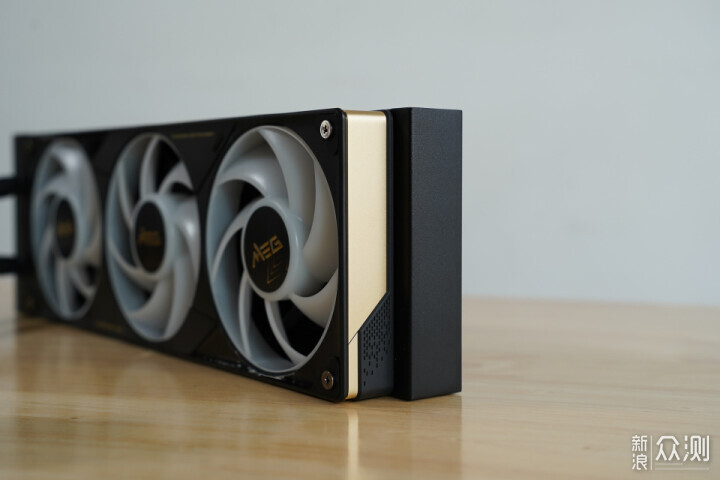

從上面觀看冷排明顯比風扇厚。這是因為這款水冷採用了加厚冷排厚度達30mm內部加寬水道從而可以獲得更大的水流通量和更好的散熱效果。

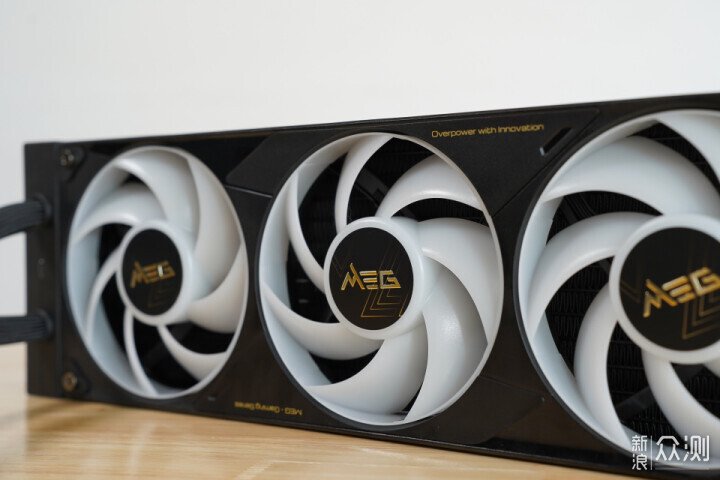

冷排上面預裝了三隻風搧風扇採用單框環刃設計靜謐層流技術。可以看到中間的風扇同兩側的風扇扇葉是相反的運行起來中間的風扇轉向是逆向選擇從而可以降低氣流擾動和噪音。

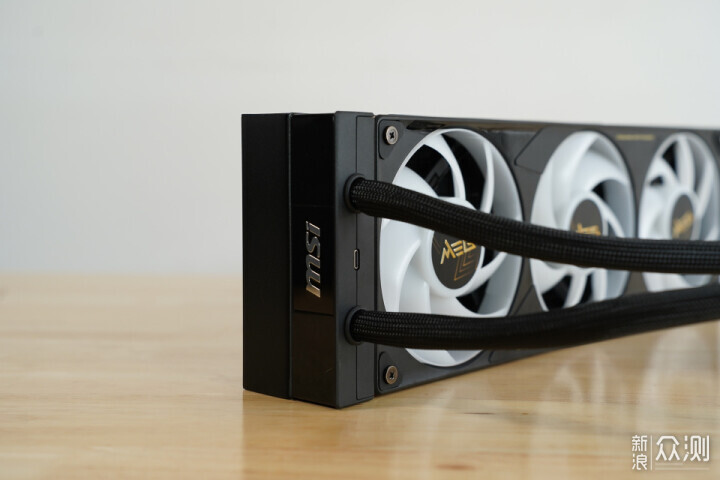

同時水冷風扇的連接線已經串聯好在外面根本看不到有線的痕跡。水冷的接頭只是通過這一個TYPE-C接口引出包括水冷頭和顯示屏的接線也是通過隱藏在水管內通過這個接口實現。一根線整合了風扇、水泵、屏幕、ARGB等效可以說非常方便和簡潔。
水泵頭採用新一代立訊L6S本體架構配備三相無感電機更搭載有智能相位校準技術精準定位最佳旋轉點運轉更平穩性能更強勁。

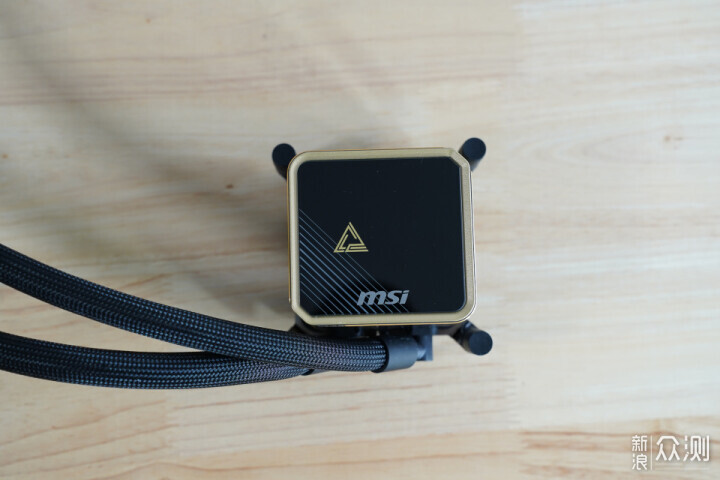

水冷頭也是非常漂亮四個冷頭螺絲已經預裝好了外面還配有黑色橡膠套看起來更加精緻。冷頭表面有MSI和MEG的標記這個其實是一個磁吸蓋子將來取下將屏幕安置上去。

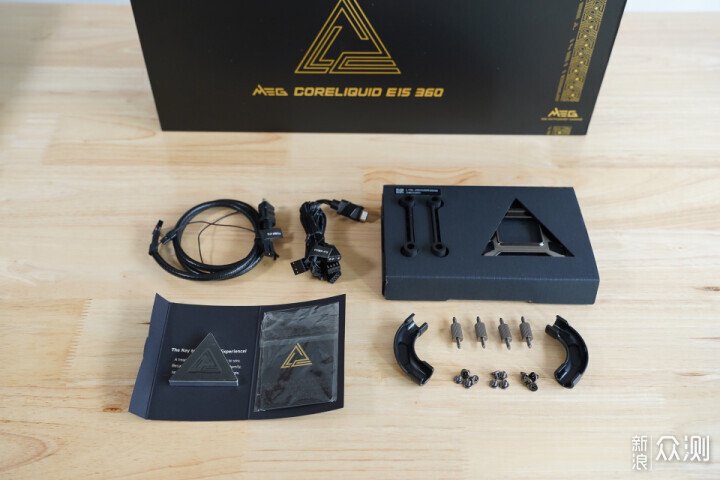

打開配件盒看看配件包括有Intel支架和AMD支架螺絲2個水管90度卡扣2根水冷轉接線。兩根線都是一頭接到水冷排的TYPE-C接頭另外一頭一根是JAF_2接口頭+水泵可以接到帶有微星JAF_2接口的主板。另外一根則是轉接出USB接口連接主板用於屏幕顯示、標準風扇接頭連接主板FAN接口、ARGB接頭連接主板ARGB接口、PUMP水泵接頭連接主板PUMP接口。兩根線可以適用不同的主板。

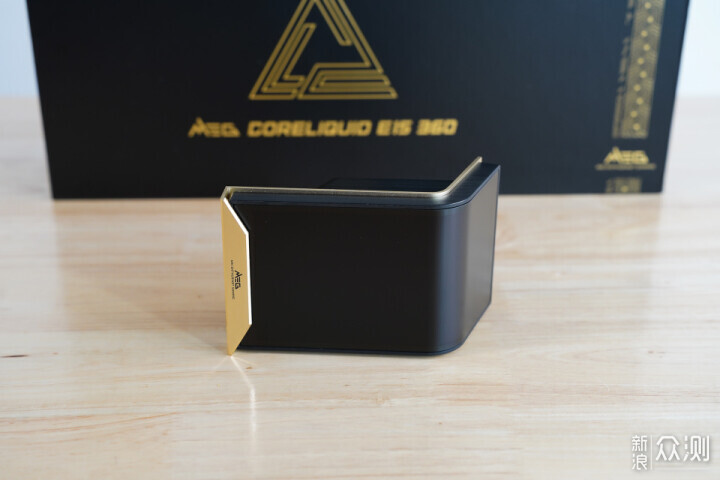

還有這個曲面屏6.67英吋 2K AMOLED曲面屏幕人體工學零角度設計。冷頭內置獨立的MCU和16G運存降低系統佔用支援上傳個人視頻和圖片展示自我風格。

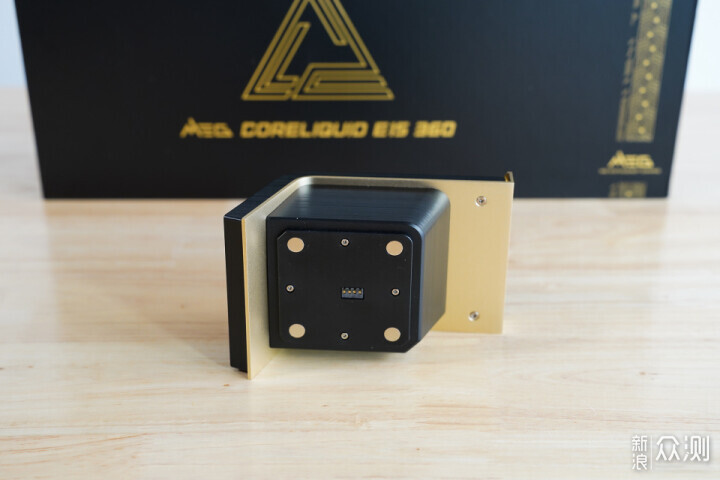

曲面屏的內存可以看到四個磁吸點以及中間的四個金屬觸點用於和冷頭連接。
三 安裝

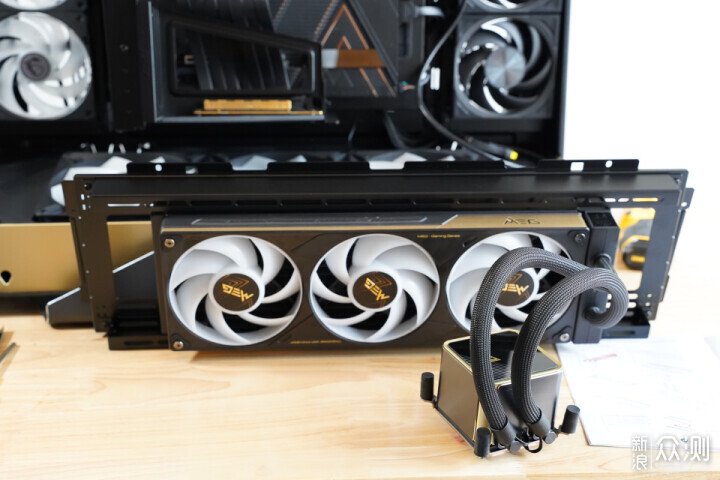

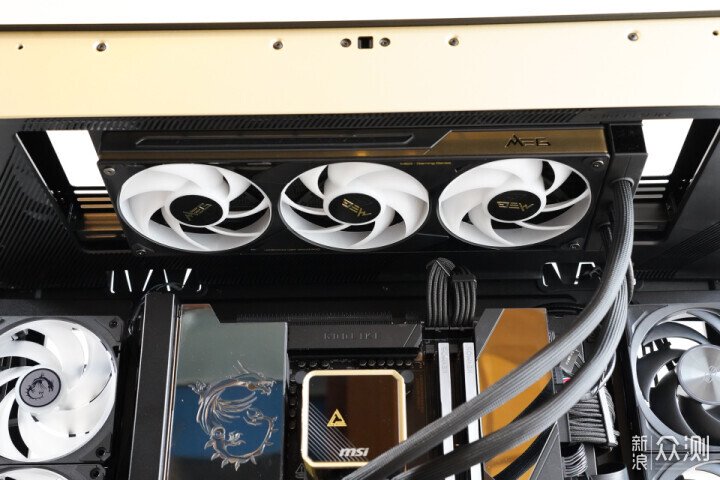

首先安裝冷排因為裝機的機箱微星MEG MAESTRO 900R超神的頂部支架是可以拆卸的所以首先把水冷排安裝到了這個拆下來的支架上面。由於機箱支援420mm水冷所以這個360mm水冷冷排裝好後兩側還有些空間。

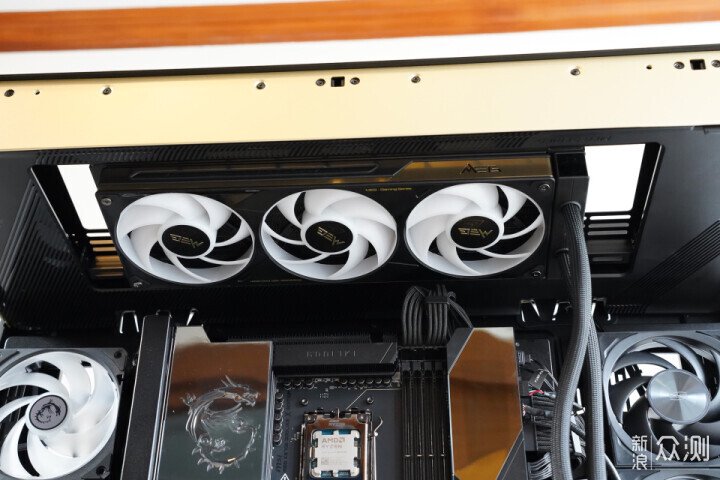

然後把頂部支架放到機箱的頂部固定好還可以調節下左右的位置。

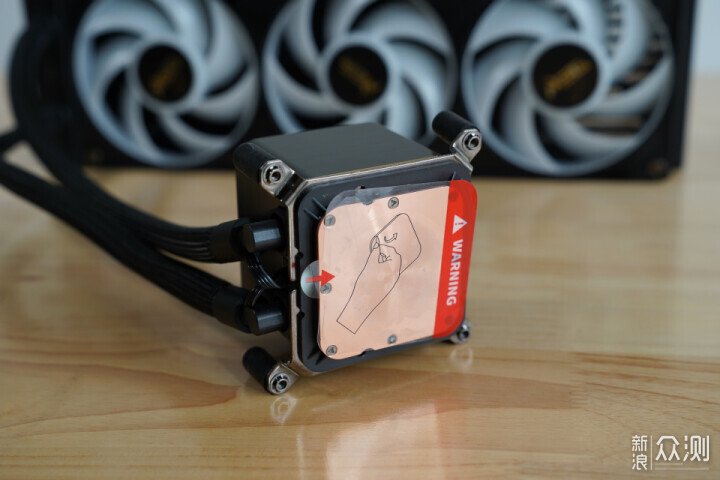

然後就是水冷頭安裝平台是AMD的先安裝好AMD2個支架然後就水冷頭直接固定好即可。由於水冷頭預裝好螺絲的所以安裝很快很簡單。唯一要注意的就是不要忘記撕掉冷頭銅底的透明保護膜。

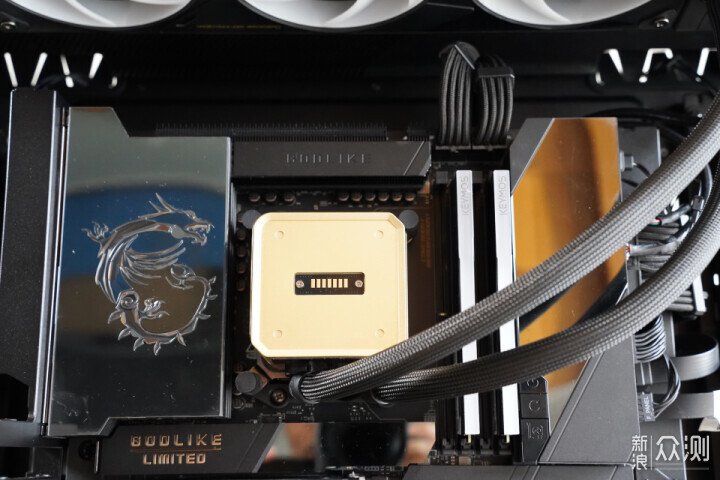

前面說過這個最上面的保護蓋是磁吸的可以取下取下後就可以看見裡面有著一堆金屬觸點。
然後將磁吸曲面大屏幕直接扣上去就可以了。注意安裝的方向因為是超大的曲面屏所以只支援這個方向的。

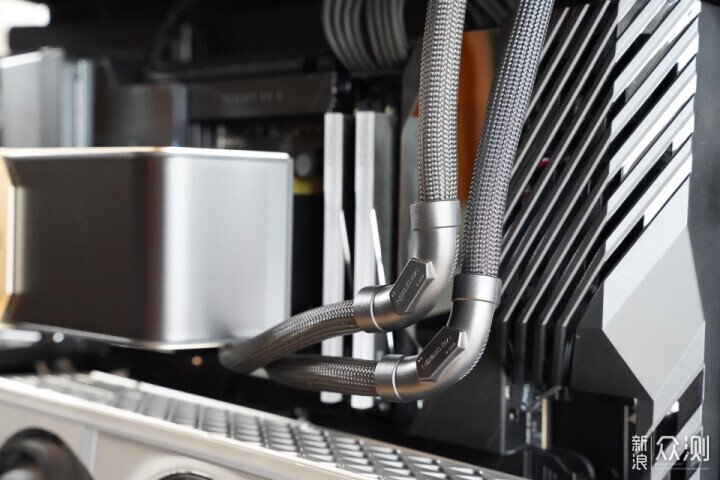

如果想要直角的走線的話那麼配件里的2個直角夾就可以用上了這樣讓水管走的更加有型。

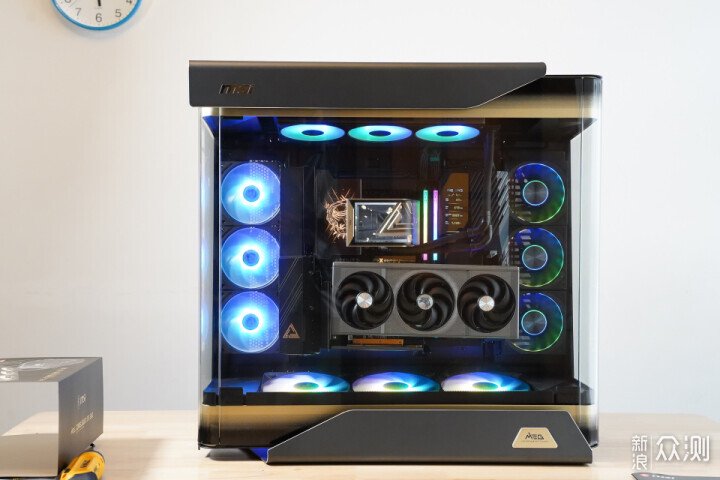

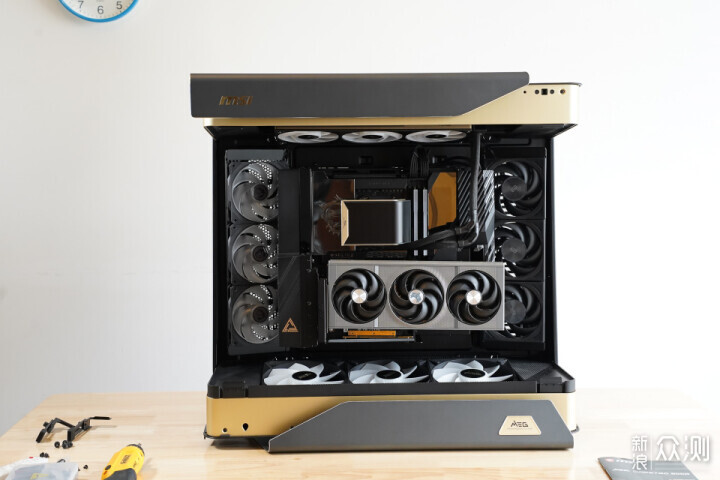

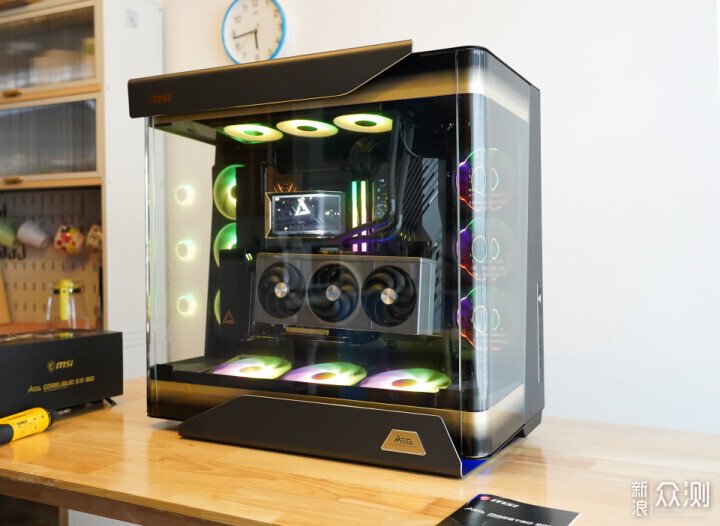

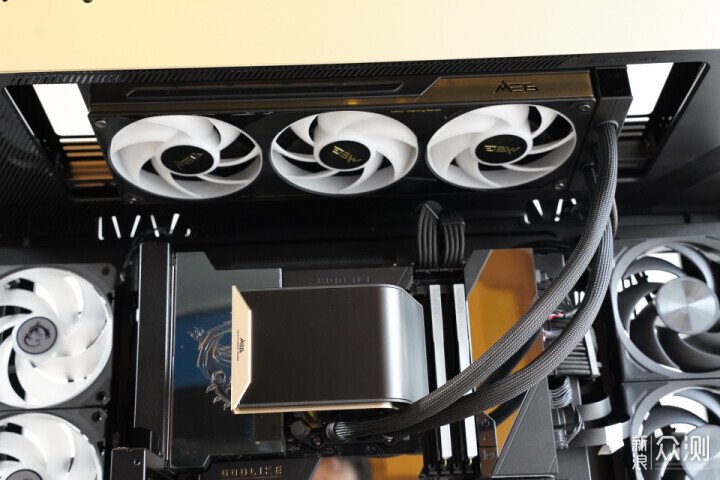

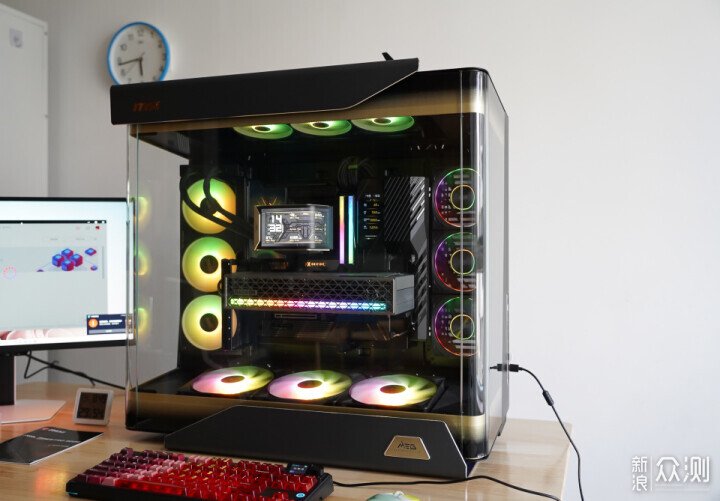

安裝好後是這個樣子的機箱是MEG MAESTRO 900R超神一款超大號的超神機箱即使這樣這款水冷的屏幕看起來依舊很大。
啟動電腦水冷頭亮了出廠動畫給人很酷的感覺。
四 配置簡介
在做下一步的測試前簡單介紹下電腦的配置。

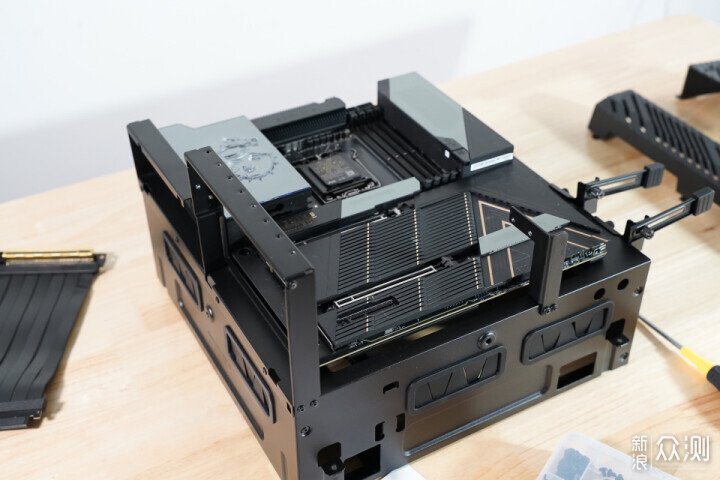

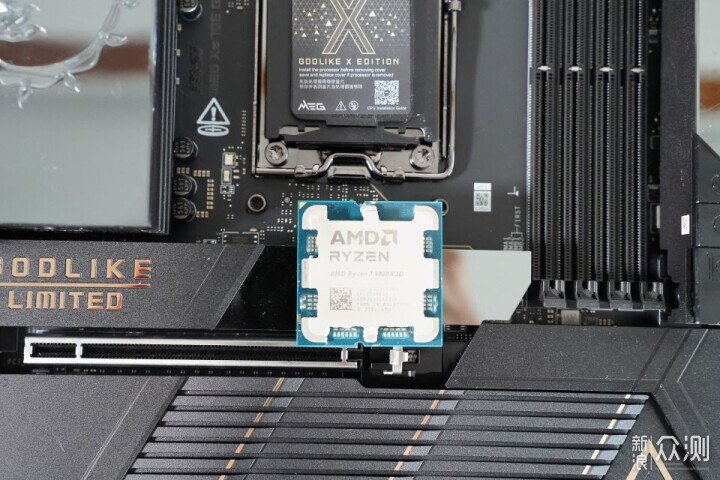

主板是微星MEG X870E GODLIKE X EDITION超神十週年限量版採用E-ATX大板身與24+2+1路Duet Rail供電設計單相峰值電流達110A輕鬆應對高功耗處理器。支援四條DDR5內存插槽最高可達256GB並搭載自研優化技術超頻更順、穩定性更強。擴展方面三條全長PCIe插槽首條為PCIe 5.0 x16帶金屬加固與快拆設計板載五M.2接口+附贈XPANDER-Z SLIDER GEN5擴展卡最多可支援7塊固態。I/O面板集成雙USB4 Type-C、10G+5G雙網口、Wi-Fi 7並配備3.99英吋全彩LCD屏實時顯示溫度、轉速等參數支援視頻與動畫播放。配合隱形美學設計、EZ BRIDGE與HUB集成器線材大幅減少整潔高效。從用料到功能顏值與體驗兼具堪稱主板中的“勞斯萊斯”。
CPU用的是AMD銳龍7 9800X3D 8核16線程架構革新性引入第二代3D V-Cache技術二級緩存達8MB三級緩存飆升至96MB全系緩存總量高達104MB。得益於超大緩存加持無論是《絕地求生》等競技網遊還是大型3A遊戲都能實現更迅捷的響應速度與更穩定的加載表現帶來極致流暢的遊戲體驗。

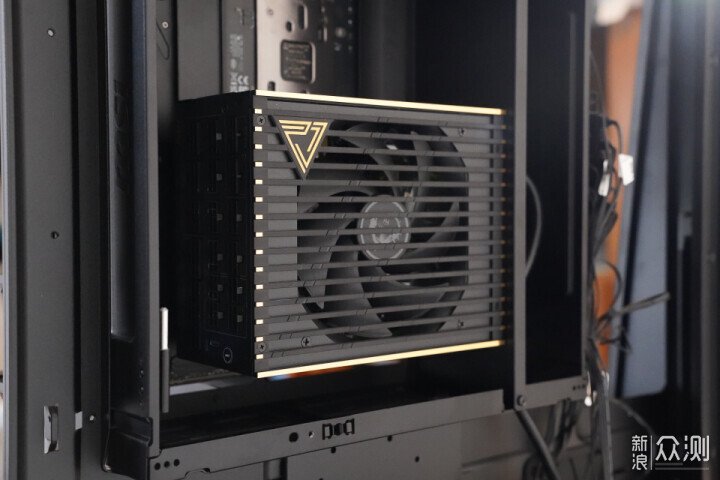

電源是微星MEG Ai1600T PCIE5超神搭載1600W額定功率全面兼容ATX 3.1與PCIe 5.1新標準通過80PLUS、CYBENETICS及PPLP三重鈦金認證能效表現堪稱極致日常使用省電高效極限負載下依然冷靜穩定。用料方面毫不妥協採用全日系105℃耐高溫電容搭配服務器級交錯式PFC與碳化矽SiCMOSFET顯著提升轉換效率與壽命配備135mm雙滾珠軸承大風扇支援低負載自動停轉靜音表現卓越榮獲PPLP SSS與Cybenetics A++認證。搭配終身質保性能與可靠性兼備堪稱可傳承的電源標杆。

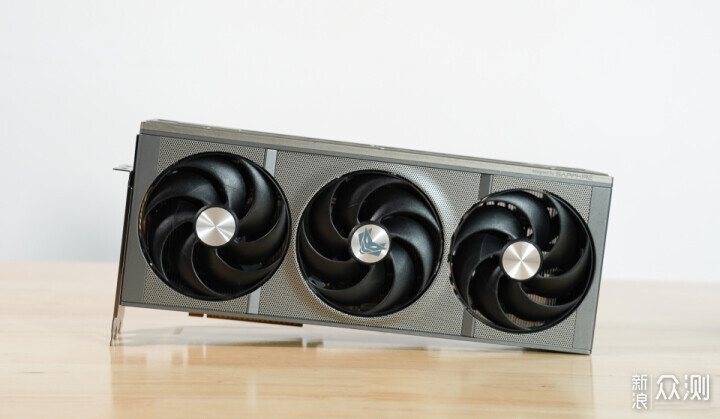

顯卡是藍寶石NiTRO+ 氮動 RX 9070XT OC 顯卡集顏值與實力於一身採用全新格柵設計與動態島2.0造型搭配一體式高強度冷軋鋼框架兼具堅固耐用與優異散熱性能。6根復合熱管配合新一代飛翼軸流風扇高效導出熱量背插供電設計結合可定製磁吸背板實現線材全隱藏整機整潔度直接拉滿。搭載12層PCB、16相數字供電方案並支援PCIe 5.0接口核心頻率可達3GHz配備64/56個計算單元含第三代光追引擎與第二代AI加速單元融合FSR4 AI超分技術實測性能全面超越RTX 5070Ti。

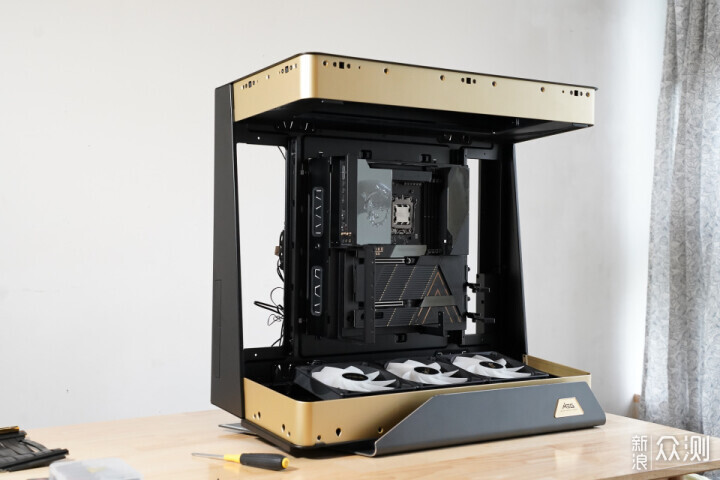

機箱是微星MEG MAESTRO 900R超神以大體積與高重量彰顯旗艦氣度卻在裝機體驗上帶來出人意料的輕鬆感。可拆卸主板托架讓安裝變得輕鬆配合遍佈機身的穿線孔實現電源、風扇、硬盤走線就近歸位背部空間寬敞整潔兩側遮線罩搭配3面全景玻璃設計在完美隱藏線材的同時保留通透視覺效果裝機完成後宛如一件光影流轉的水晶藝術品燈光亮起時各部件熠熠生輝盡顯高端質感。
不僅顏值出眾它更賦予用戶極致的硬件自由度支援長達440mm的顯卡、200mm長電源並可容納最多14個風扇輕鬆兼容420mm水冷與160mm厚度風扇主板托架支援四向旋轉與居中式佈局上下左右支架均可拆卸大幅拓展個性化裝機可能性。無論是追求極致展示的硬件玩家還是熱衷創意構型的DIY發燒友這款機箱都能成為承載頂級配置的理想舞台堪稱“為旗艦而生”的終極之選。
五 曲屏設置
大面積曲面屏幕的使用需要安裝相應的軟件到微星官網下載這款顯示器的專用軟件安裝後運行。

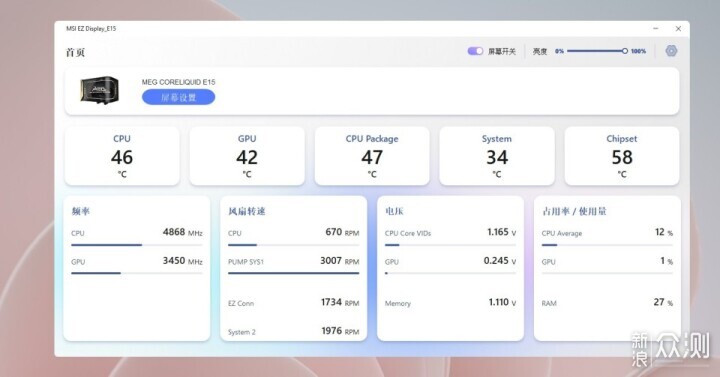

我們看到這個軟件預設的畫面就是顯示產品的各項參數包括CPU、GPU和系統的溫度、頻率、風扇轉速、電壓、佔用率。左上角有屏幕設置的按鈕。

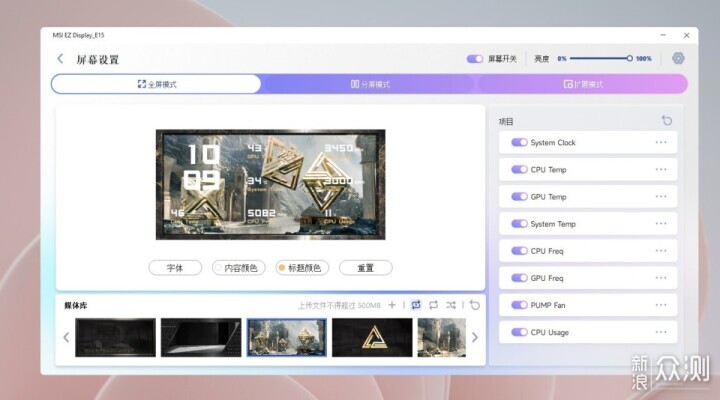

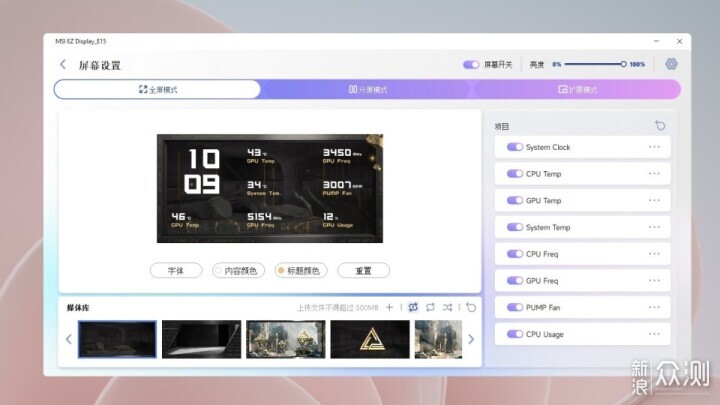

進入界面後看到你可以選擇3種模式分別是全屏、分屏和擴展模式。分屏就是將姓名分為正面和側面2個界面分別顯示擴展模式就是把屏幕作為電腦的另外一個屏幕擴展。在畫面右側是可以選擇是否顯示這些系統參數同時可以設置他們的字體、內容顏色、標題顏色。而下面則是可以選擇預設的畫面或者視頻當然你也可以上傳自己的畫面和視頻。

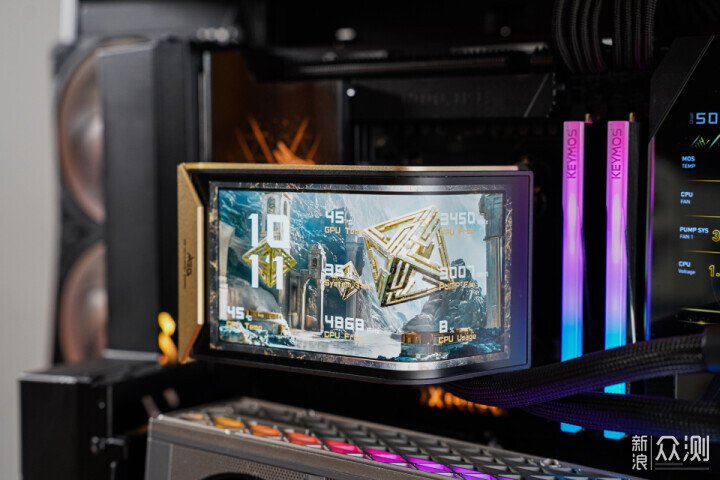

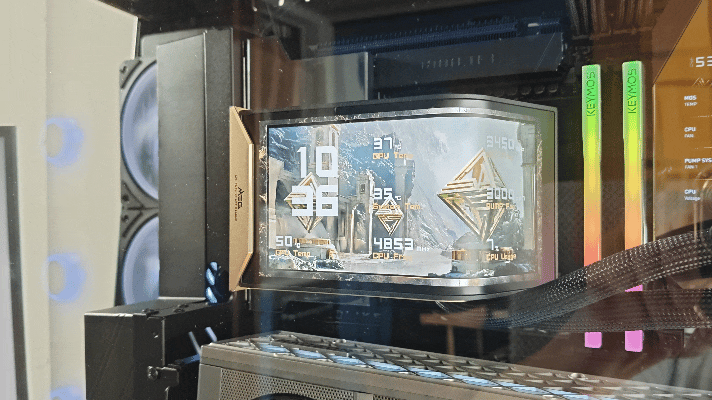

我們選擇了一個方案可以看到這裏顯示的是視頻畫面同時上面有系統的各項參數顯示包括CPU溫度、顯卡溫度、風扇轉速等等。
上面就是這個畫面的視頻效果做了下加速處理。在本篇的開頭大家已經見過這款曲面大屏的另外一個視頻效果了頗有些從屏幕里衝出來的感覺。
這麼大的屏幕顯示器效果的確很好。
六 水冷效果測試

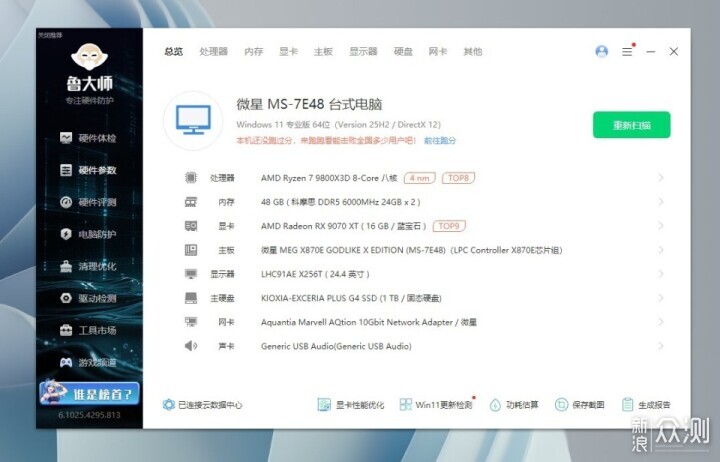

運行魯大師看看電腦的主要配置CPU是AMD R7 9800X3D主板是微星MEG X870E GODLIKE 超神十週年紀念版水冷是微星MEG CORELIQUID E15 360超神電源是微星MEG Ai1600T PCIE5超神顯卡是藍寶石RX 9070 XT氮動。

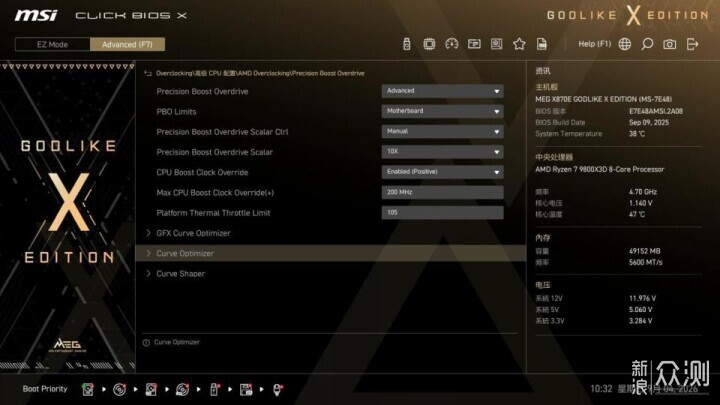

重新啟動電腦按Del按鍵進入BIOS界面在高級模式里開啟PBO手動高級模式進行負壓設置。

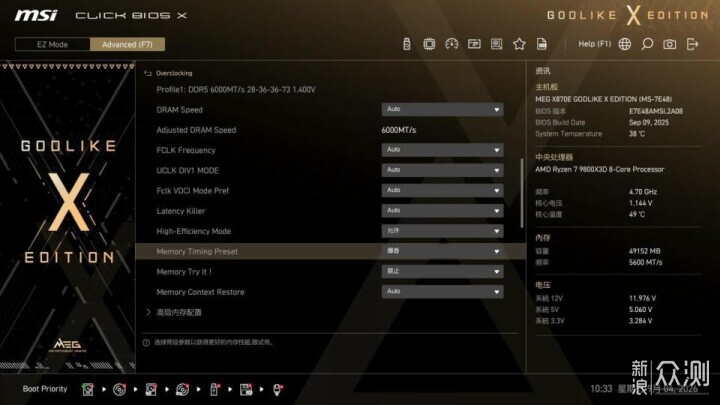

然後進入內存模式頁面啟用EXPO超頻並且啟用內存高效模式選擇為爆香。

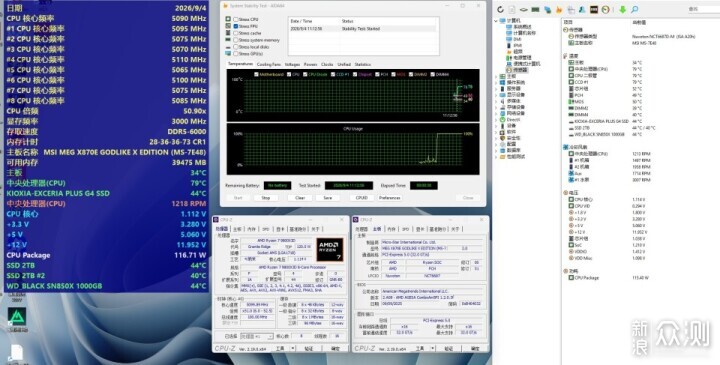

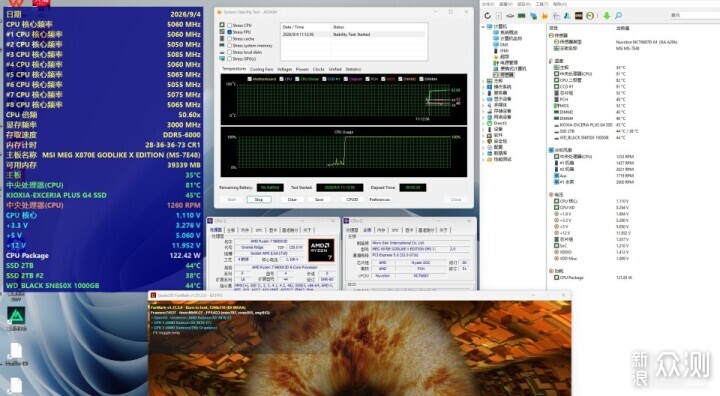

開始測試運行AIDA64 FPU壓力測試CPU二極管溫度在79度CPU功耗在117W左右。

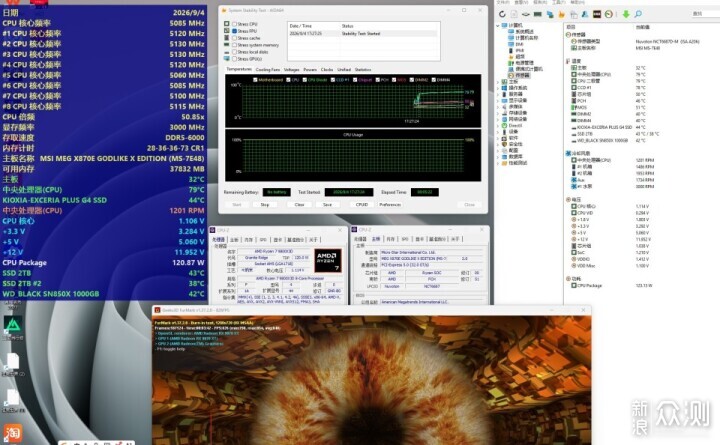

然後啟動甜甜圈進行CPU和GPU的雙烤CPU溫度提升了2度到達了81-82°C表現正常。因為GPU顯卡的功耗在300W以上發熱巨大所以這微量的提升也是非常正常的。

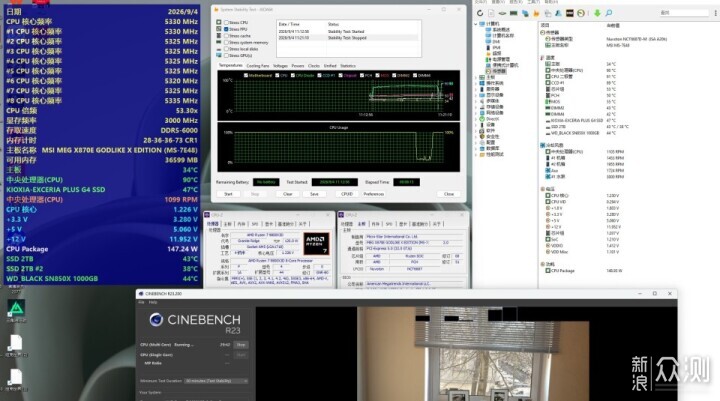

關閉甜甜圈和AIDA64 FPU測試改為CINBENCH R23全核測試此時CPU的功耗在147W左右CPU溫度達到了92°。
測試時的室溫大約在29°多機箱處於完全封閉狀態此時的配置為底部3個160mm風扇為進風頂部是水冷散熱器3個風扇出風。左右兩側各3個風扇出風顯卡為豎排狀態。在這麼高的室溫下這款微星MEG CORELIQUID E15 360超神水冷的表現還是不錯的。
通常我們用水冷都習慣性的冷排放在頂部。這樣其實有個小問題就是冷排的進風實際上並不是全新風 有點像機箱內的混合溫度各種設備發熱後的空氣最後到了頂部作為冷排的進風。如果是冷排的進風溫度小一些的話那麼散熱效果會更好一些。

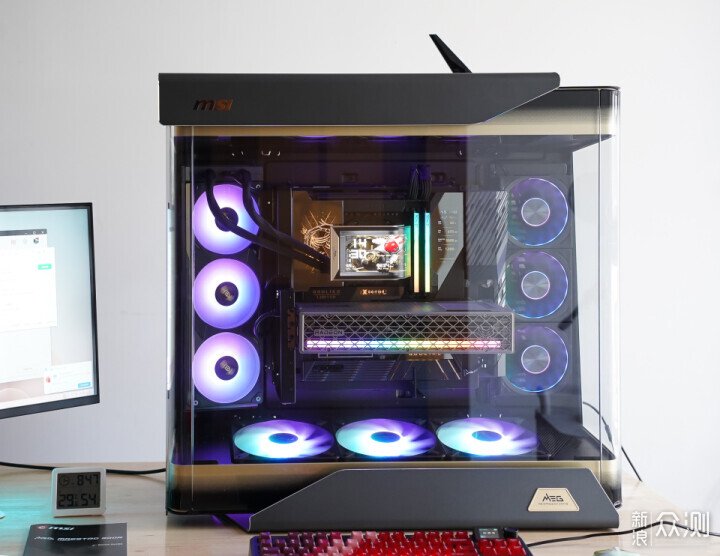

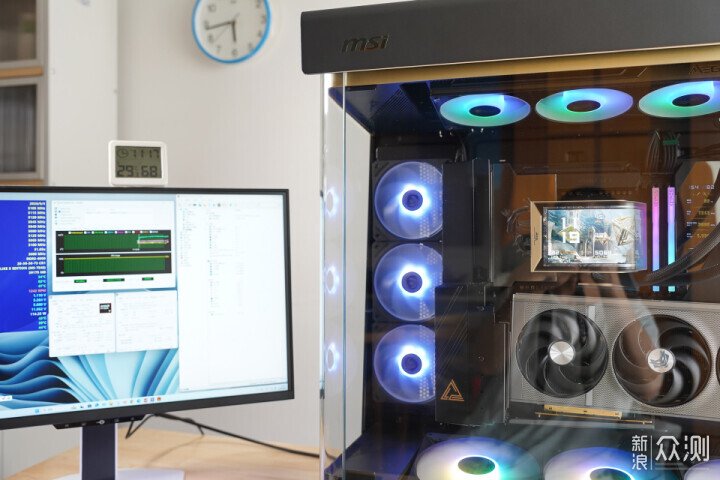

得益於這款微星MEG MAESTRO 900R超神機箱的靈活性我將水冷的冷排移動到了機箱的左側而頂部只是幾個出風風扇。這樣的話冷排的進風溫度就會低一些起碼底下的風扇是底部上來的新風。其餘的風扇進風也是溫度更低一些肯定比放在頂部要低一些。

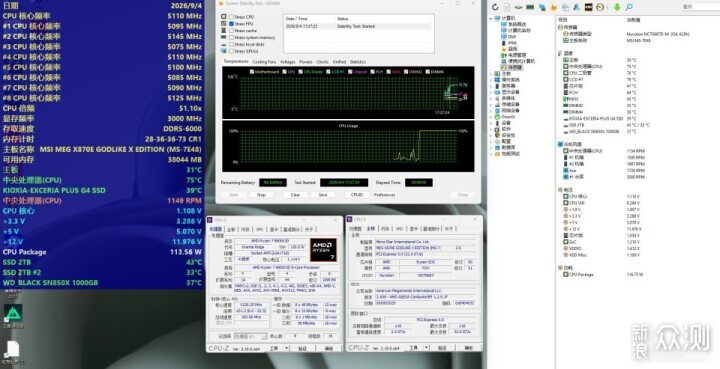

改好之後再次運行AIDA64 FPU測試CPU二極管的溫度是76°同樣功耗比剛才低了3°。
加上甜甜圈雙烤CPU和顯卡CPU二極管溫度是79°同樣是比前面低了2-3°。

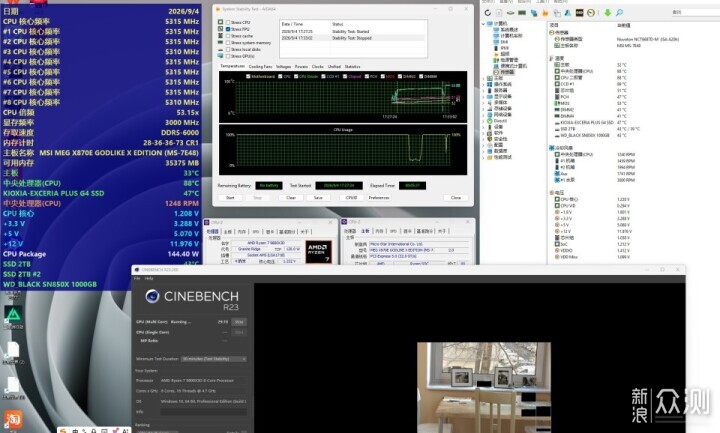

關閉甜甜圈和AIDA64 FPU測試改為CINBENCH R23全核測試此時CPU的功耗在147W左右CPU溫度達到了88度比起之前冷排在頂部低了4°。
七 最後的感想
這款微星MEG CORELIQUID E15 360超神水冷將旗艦級散熱性能與前沿視覺體驗深度融合實現了“高效+驚豔”的雙重效果。從設計配置上搭載了加厚30mm冷排配合寬水道設計大幅提升了水流效率與熱傳導能力。使用立訊L6S泵體架構三相無感電機運行平穩結合智能相位校準技術有效降低震動與噪音。
核心亮點之一就是那塊6.67英吋2K曲面AMOLED顯示屏。它解像度高、色彩精準更支援裸眼3D視覺效果。它還支援自定義內容播放用戶可通過專屬軟件自由設置顯示內容實現高度個性化的展示效果。屏幕集成獨立MCU與16GB運存大幅減少對於對主機資源的依賴。
在安裝與兼容性方面它採用統一Type-C接口整合水泵、風扇、屏幕及ARGB信號傳輸線材精簡至極致。搭配可調節走線路徑的90°卡扣適配多種機箱佈局。
